LM1771系列 具有精準使能且無外部補償?shù)牡碗妷和浇祲嚎刂破鲾?shù)據手冊

LM1771 器件是一款高效的同步降壓開關控制器，具有 啟用，無需外部補償。恒定導通時間控制方案提供了一個簡單的 設計無補償元件，允許最少的元件數量和電路板空間。這 精密使能引腳允許靈活地對多個電源軌進行排序和設置 UVLO。The LM1771 還集成了獨特的輸入前饋，以保持獨立于 輸入電壓。LM1771 針對 2.8V 至 5.5V 的低電壓輸入范圍進行了優化，并且能夠 提供低至 0.8 V 的可調輸出。驅動外部高側 PFET 和低側 NFET， 它可以提供高達 95% 的效率。
*附件：LM1771 具有精密使能和無外部補償功能的低電壓同步降壓控制器數據表.pdf

LM1771 有三個版本可供選擇，具體取決于所需的開關頻率 對于應用程序。標稱開關頻率在 100 kHz 至 1000 kHz 范圍內。

特性

• 輸入電壓范圍為 2.8 V 至 5.5 V
• 0.8V 參考電壓
• Precision Enable
• 無需賠償
• 整個輸入范圍內的恒定頻率
• 400 μA 的低靜態電流
• 內部軟啟動
• 短路保護
• 6 引腳 WSON 封裝和 8 引腳 VSSOP 封裝

參數

方框圖

1. 產品概述

• ?產品名稱?：LM1771
• ?類型?：低電壓同步降壓控制器
• ?特點?：精密使能、無需外部補償、恒定導通時間控制、低靜態電流、內部軟啟動、短路保護、適應2.8V至5.5V輸入電壓范圍、提供6-Pin WSON和8-Pin VSSOP封裝選項

2. 主要特性

• ?輸入電壓范圍?：2.8V至5.5V
• ?輸出電壓范圍?：可調至0.8V以上
• ?開關頻率?：100kHz至1MHz（取決于型號）
• ?靜態電流?：400μA（典型值）
• ?控制模式?：恒定導通時間控制，無需外部補償元件
• ?保護功能?：短路保護、過壓保護、欠壓鎖定（UVLO）
• ?封裝選項?：6-Pin WSON、8-Pin VSSOP

3. 功能描述

• ?精密使能?：通過EN引腳實現精確控制，使能電壓閾值為1.2V，具有50mV遲滯電壓。
• ?無外部補償?：采用恒定導通時間控制方案，無需外部補償元件，簡化設計。
• ?內部軟啟動?：限制啟動時的涌入電流，實現平穩啟動。
• ?短路保護?：當反饋電壓降至0.55V以下時，自動關斷輸出，防止短路損壞。

4. 電氣特性

• ?反饋電壓?：0.8V（典型值）
• ?導通時間?：根據型號不同，導通時間預設為0.5μs、1μs或2μs。
• ?最小關斷時間?：150ns（固定值）
• ?死區時間?：70ns（典型值）
• ?UVLO閾值?：2.65V至2.8V（上升沿）

5. 應用指南

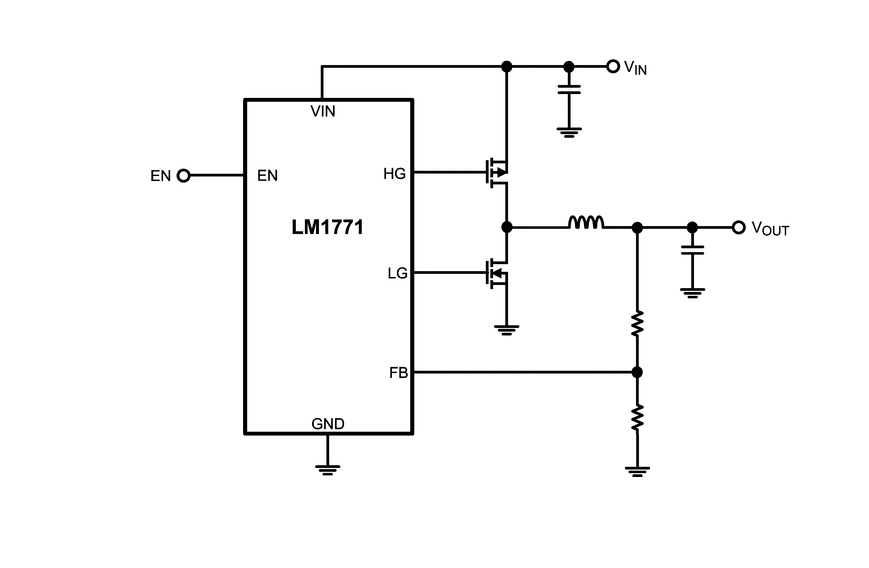

• 提供典型應用電路圖，包括輸入濾波電容、輸出濾波電感/電容、MOSFET選擇等指導。
• 詳細描述了設計步驟，包括頻率選擇、電感選擇、輸出電容選擇、MOSFET選擇等。
• 提供了效率計算方法和布局建議，以確保最佳性能。

6. 封裝與尺寸

• 提供了6-Pin WSON和8-Pin VSSOP封裝的詳細尺寸圖，包括引腳布局、封裝輪廓、推薦焊盤布局和模板設計等。
