HDJF局部放電的測試方法探究

局部放電的測試

一、局部放電的基本知識、特點

1、局部放電現象

局部放電現象主要指的是高壓電氣設備絕緣在足夠強的電場作用下局部范圍內發生的放電。這種放電以僅造成導體間的絕緣局部短（路橋）接而不形成導電通道為限。每一次局部放電對絕緣介質都會有一些影響，輕微的局部放電對電力設備絕緣的影響較小，絕緣強度的下降較慢；而強烈的局部放電，則會使絕緣強度很快下降。這是使高壓電力設備絕緣損壞的一個重要因素。因此，設計高壓電力設備絕緣時，要考慮在長期工作電壓的作用下，不允許絕緣結構內發生較強烈的局部放電。對運行中的設備要加強監測，當局部放電超過一定程度時，應將設備退出運行，進行檢修或更換。

2、局部放電的一些特點

1）局部放電是局部過熱，電器元件和機械元件老化的預兆。

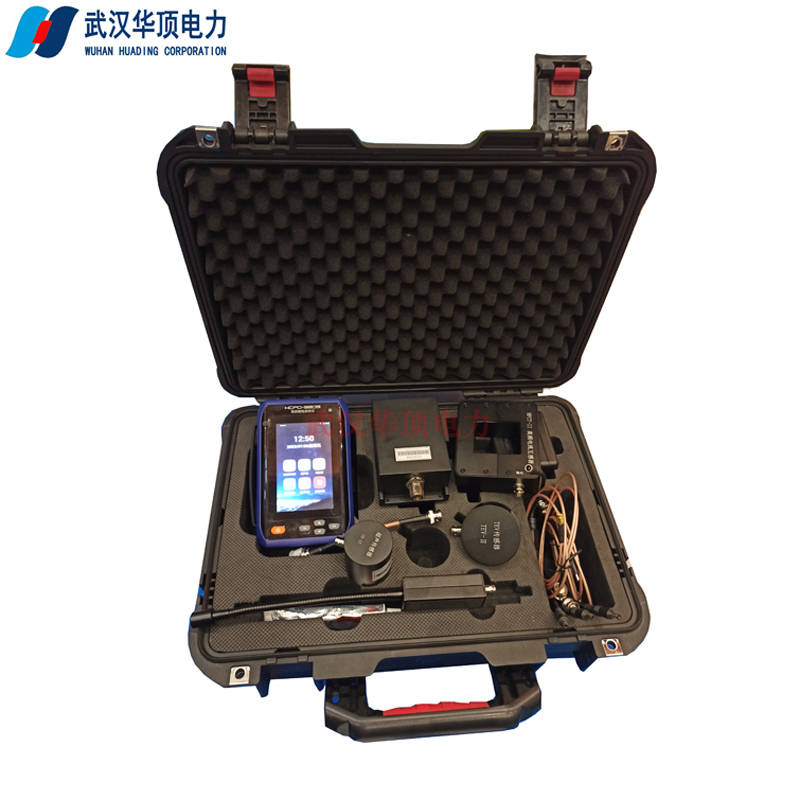

可檢測通道數 2通道：

1個US，

1個UHF（無線）

采樣精度 12bit

同步方式 內同步，外同步，光同步

接觸US

頻率范圍 20kHz～300kHz

輸出阻抗 50Ω

檢測靈敏度 0.1mV

測量范圍 0.1mV～1V

輸出接口 標準SMA連接主機

UHF

檢測帶寬 300MHz～1.5GHz

輸出方式 BNC接口-信號調理單元，無線連接主機

接收方式 天線接收

傳輸方式 同軸電纜

檢測靈敏度 <-60dBm

硬件

顯示屏 5.0寸TFT真彩色液晶顯示屏

分辨率 800×480

操作 觸摸/按鍵

存儲 TF卡

接口 3.5mm立體聲耳機插孔

電源 DC-12V/2A直流電源

擴展功能 USB-TypeC/500萬攝像頭/RFID/WIFI/藍牙

電源

內部電源 電池供電（4800mAH 7.4V）

正常工作時間 約7小時，充滿時間約3小時

2）局部放電趨勢是局放隨著時間的上升指數。

3）在絕緣結構中產生局部放電時，會伴隨產生電脈沖、超聲波、電磁輻射、光、化學反應，并引起局部發熱等現象。

由于局部放電存在以上特點，故電氣設備如何避免局部放電、如何去除局部放電，從而使設備正常安全運行就成為電力設備維護人員最多考慮的事情。為了去除這種潛伏性故障現象，目前針對伴隨局部放電而產生的一些電脈沖、超聲波、電磁輻射等信號而衍生出很多在線檢測局部放電現象的方法。

3、局部放電對電力設備的影響

當絕緣發生局部放電時就會影響絕緣壽命。每次放電，高能量電子或加速電子的沖擊，特別是長期局部放電作用都會引起多種形式的物理效應和化學反應，如帶電質點撞擊氣泡外壁時，就可能打斷絕緣的化學鍵而發生裂解，破壞絕緣的分子結構，造成絕緣劣化，加速絕緣損壞過程。

二、局部放電的測量原理

局放儀運用的原理是脈沖電流法原理，即產生一次局部放電時，試品Cx兩端產生一個瞬時電壓變化Δu，此時若經過電Ck耦合到一檢測阻抗Zd上，回路就會產生一脈沖電流I，將脈沖電流經檢測阻抗產生的脈沖電壓信息，予以檢測、放大和顯示等處理，就可以測定局部放電的一些基本參量（主要是放電量q）。

三、局部放電的表征參數

局部放電是比較復雜的物理現象，必須通過多種表征參數才能全面的描繪其狀態，同時局部放電對絕緣破壞的機理也是很復雜的，也需要通過不同的參數來評定它對絕緣的損害，目前兩個基本參數。

1、視在放電電荷--在絕緣體中發生局部放電時，絕緣體上施加電壓的兩端出現的脈動電荷稱之為視在放電電荷，單位用皮庫表示，通常以穩定出現的最大視在放電電荷作為該試品的放電量。

2、放電重復率--在測量時間內每秒中出現的放電次數的平均值稱為放電重復率，單位為次/秒，放電重復率越高，對絕緣的損害越大。

四、局部放電檢測技術

局部放電最直接的現象即引起電極間的電荷移，動每一次局部放電都伴有一定數量的電荷通過電。介質引起試樣外部電極上的電壓變化另外每一次放電過程持續時間很短在氣隙中一次放電過程 在10ns 量級在油隙中一次放電時間也只有1ms根據Maxwell 電磁理論如此短持續時間的放電脈，沖會產生高頻的電磁信號向外輻射局部放電電檢 測法即是基于這兩個原理常見的檢測方法有脈沖電流法無線電干擾電壓法介質損耗分析法等等。
