深化戶儲工商業儲能應用，助力能源轉型

銷售工程師 王孟春 13524471462

隨著智能化、信息化時代的到來，用電需求大大增加。為緩解環境污染、能源消耗等方面的壓力，全球都在尋找綠色的發電方式，寄眾望于光伏發電。在政策扶持和光伏儲能降低發電成本的優勢下，家庭光伏發電儲能系統正逐步步入千家萬戶。針對整個家庭光伏儲能系統，安科瑞提供全套系統的電源解決方案，致力于簡化客戶設計，增加系統的可靠性。

隨著美國“百萬太陽能屋頂計劃”和德國“能源轉型”的持續發展，家庭儲能系統，尤其政府對民間使用光伏電力給予高額度的補貼，使得大部分民眾實現家庭電力的自給自足，還可儲存多余的電量，導致了德國乃至歐洲家庭儲能市場的興起。

家庭儲能系統類似于一個微型儲能電站，其運行不受城市供電壓力影響。在用電低谷時間，家庭儲能系統中的電池組可自行充電，以備用電高峰或斷電時使用。除用作應急電源外，家庭儲能系統也因能均衡用電負荷，從而節省家庭電力開支。

雖然當前家庭儲能系統的市場需求更多出于民眾對應急后備電源的需要，但在業內人士看來，使用家庭儲能系統可以組合太陽能等新能源發電系統、推動新能源的推廣以及構筑智能電網，市場前景廣闊。

應用場景-家用儲能系統解決方案 戶儲系統解決方案

主要由電網、光伏、儲能、用電設備、表計、監控系統組成。利用光伏發電、低谷電網電價實現電量的存儲，并在用電高峰和電價高時將存儲在儲能系統的電量用出去。同時也可以作為備用電源，以備市電出現故障情況。

在并網點安裝電表或者電流傳感器，當檢測到有電流流向電網時，逆變器輸出功率不變，啟動雙向變流器，把多出的電能儲存在蓄電池中，等光伏功率下降或者負載功率增大時再放出。

對電能參數進行采樣計量和監測，逆變器或者能量管理系統EMS與之進行通訊，根據實時功率及累計電能實現防逆流、調節發電量、電池充放電等功能；

采用標準DIN35mm導軌式安裝，具有體積小、安裝方便、易組網等優點；

具有雙向計量功能，實現戶用分布式光伏能量管理；

可應用于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電系統。

家用儲能 戶儲多功能計量儀表選型

應用場景 工商業儲能 多功能計量儀表

隨著能源轉型的不斷加劇，能源互聯網已成為各國能源系統發展的共同方向。作為支撐能源互聯網的關鍵技術，儲能已廣泛應用在智慧城市、工業園區、社區商圈、商業寫字樓等大型工商業高耗能單位，實現了能源智慧化管理。

計量：

1. 具有直流側交流側雙向計量功能，實現儲能系統能量管理；

2. 實現直流側雙向電能計量，用于分析儲能電池的充放電效率；

3. 實現交流側雙向電能計量，用于分析儲能系統的充放電效率；

4. 比較直流側交流側功率及電能，用于分析PCS效率。

工商業儲能直流側計量儀表 直流電能表

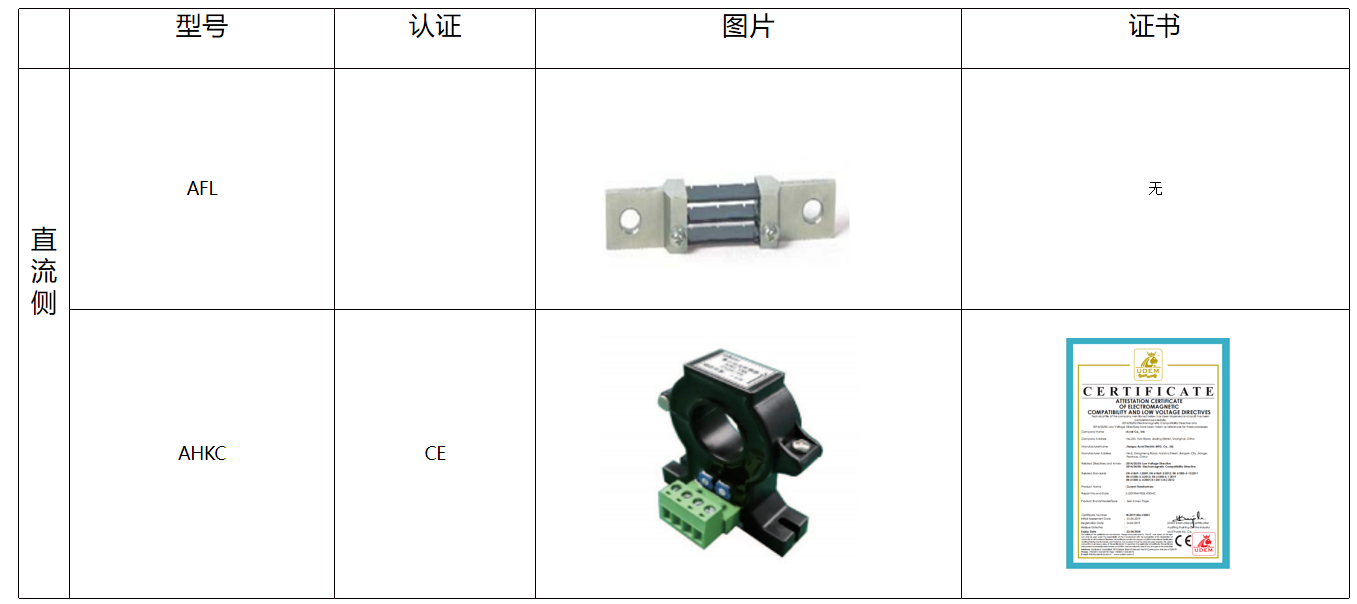

工商業儲能直流側計量表配套傳感器（直流分流器、直流霍爾傳感器）

工商業儲能交流側計量儀表 多功能電能表 安科瑞多功能電力儀表

工商業儲能 狀態采集裝置ARTU100

ARTU100開關量狀態采集裝置：

1.檢測儲能集裝箱門禁、煙感狀態

2.支持RS485，以太網通訊，可擴展無線模塊

3.IO數量可擴展

工商業儲能 無線測溫裝置 無線測溫傳感器

工商業儲能 絕緣監測裝置 絕緣監測儀

絕緣檢測：

1.測量范圍廣，允許系統泄漏電容大；

2.監測功能，監測 IT 系統對地絕緣電阻，對地泄露電容；

3.告警功能，具有兩段式告警，故障預警、故障報警；

4.故障記錄功能，具有 SOE 故障記錄功能，能夠記錄故障發生的時間和故障類型，方便操作人員分析系統運行狀況，及時消除故障
