能源革命的“智慧大腦”：微電網能量管理關鍵技術全解析

引言

隨著能源結構的轉型與可再生能源的快速發展，微電網作為一種靈活、高效的分布式能源管理模式，逐漸成為電力系統的重要補充。

微電網能量管理系統（Microgrid Energy Management System, MEMS）作為其核心控制平臺，承擔著能源優化調度、設備監控、經濟運行等多重任務。

本文以安科瑞Acrel-2000MG/B系列微電網能量管理控制箱為研究對象，從系統架構、功能模塊、技術參數及應用場景等方面進行技術性解析，探討其在現代能源管理中的技術實現與應用價值。

1

Acrel-2000MG/B

系統架構與技術特點

1.1 系統架構設計

Acrel-2000MG/B系列采用“云-邊-端”三層架構，實現微電網的智能化與模塊化管控：

終端層：涵蓋光伏組件、風力發電機、儲能柜、充電樁、負載等設備，支持多種分布式能源的靈活接入。

邊緣層：通過智能網關（如ANet-2E4SM）和本地控制器完成數據采集、協議轉換及實時控制。

云端平臺：基于AcrelEMS智慧能源管理平臺，實現數據的遠程監控、分析與策略優化。

系統支持電力線、通信線雙通道傳輸，結合縱向認證與橫向隔離技術，確保數據傳輸?shù)陌踩浴?/p>

1.2 核心功能模塊

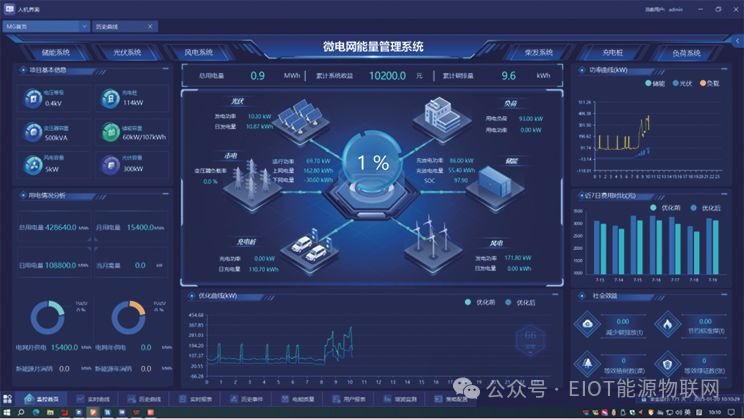

數據采集與監控（SCADA）：支持對光伏、儲能、風機等設備的實時數據采集，并通過觸摸屏（PPX133Lx-Acrel）實現本地可視化展示。

功率預測與誤差分析：基于歷史數據與機器學習算法，實現光伏短時/超短時功率預測及負荷預測，誤差率控制在行業標準以內。

優化控制策略：采用動態規劃算法，協調儲能充放電、光伏出力與負荷需求，支持削峰填谷、防逆流、需量控制等場景。

經濟調度模型：結合分時電價與電網交互約束，以用電成本最低為目標，生成最優運行計劃。

1.3 技術特點

多協議兼容性：支持IEC 101/103/104、Modbus RTU/TCP等標準協議，適配多種設備接口。

模塊化擴展：硬件采用標準機箱設計（室內型480×420×200mm，室外型550×800×250mm，防護等級IP54），支持RS485、DI/DO接口擴展。

高可靠性：工業級開關電源（KDYA-D675-24、NDR-75-12）與微型斷路器（2P C10A）保障系統穩定運行，工作溫度范圍覆蓋-10~50°C。

2

Acrel-2000MG/B

關鍵功能解析

2.1 設備監控與異常告警

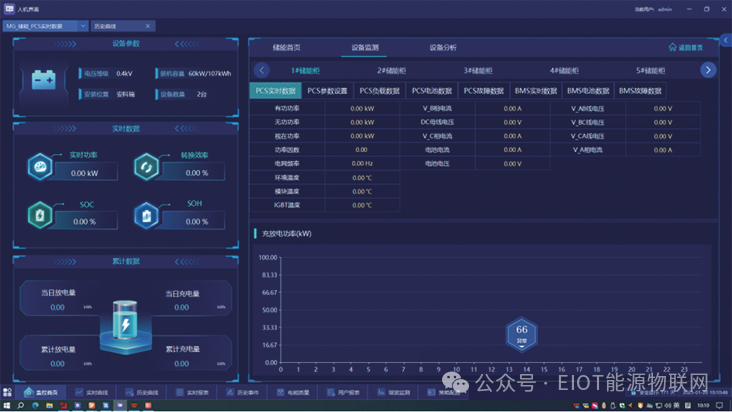

系統可對光伏逆變器、儲能變流器（PCS）、電池管理系統（BMS）及充電樁進行實時監控，采集電壓、電流、SOC（電池荷電狀態）等關鍵參數。通過閾值設定與趨勢分析，實現過壓、過流、孤島效應等故障的快速告警，并生成故障統計報表，為運維決策提供數據支持。

2.2 能源優化調度

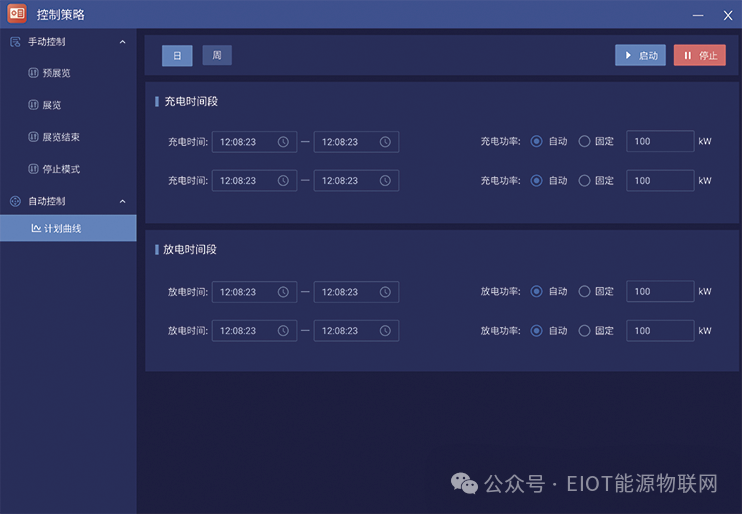

削峰填谷：在電價峰谷時段，控制儲能系統充放電，降低電網交互成本。

防逆流控制：通過逆變器調節，避免分布式能源向主網反向送電，確保電網安全。

新能源消納：優先調度光伏與風電出力，減少化石能源依賴，提升可再生能源滲透率。

2.3 經濟性分析與能效評估

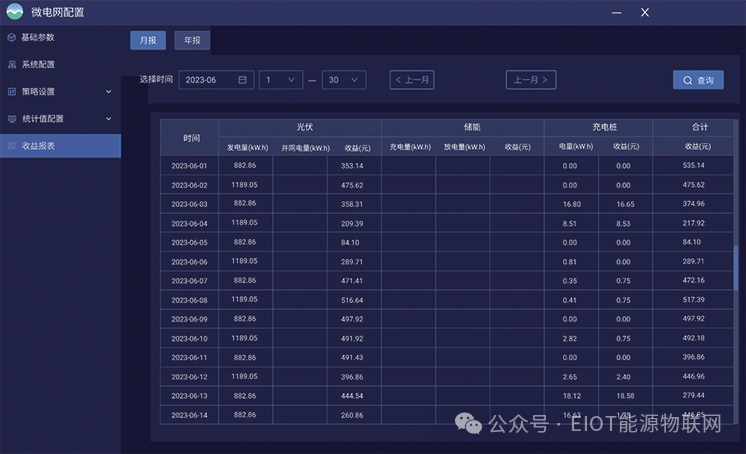

系統內置能源分析模塊，可計算微電網的綜合能效比（COP）、度電成本（LCOE）及投資回報周期。通過多維度電量分析（如分時用電量、設備能耗占比），識別能效瓶頸，指導設備升級或運行策略調整。

3

Acrel-2000MG/B

硬件配置與性能參數

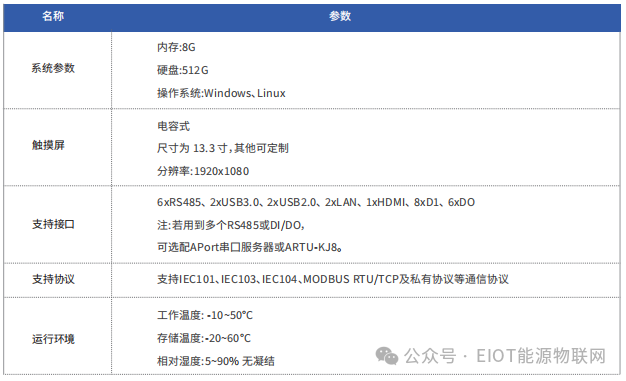

3.1 核心硬件組件

智能網關：ANet-2E4SM支持6路RS485通信，實現多設備協議轉換與數據匯聚。

工業控制器：搭載8G內存、512G固態硬盤，支持Windows/Linux雙系統，滿足復雜算法運算需求。

人機交互界面：13.3英寸電容觸摸屏（分辨率1920×1080），支持定制化HMI界面開發。

3.2 接口與擴展能力

通信接口：6×RS485、2×USB3.0、2×LAN，支持APort串口服務器擴展。

控制接口：8路數字輸入（DI）、6路數字輸出（DO），可連接傳感器與執行機構。

3.3 環境適應性

運行條件：工作溫度-10~50°C，存儲溫度-20~60°C，濕度適應范圍5~90%（無凝結），適用于高寒、濕熱等惡劣環境。

4

Acrel-2000MG/B

典型應用場景

4.1 離網型微電網

海島與牧區：依托光伏與儲能系統，解決無電地區供電問題，降低柴油發電機使用頻率。

鐵塔基站：為通信設備提供穩定電力，結合儲能系統應對電網波動。

4.2 并網型微電網

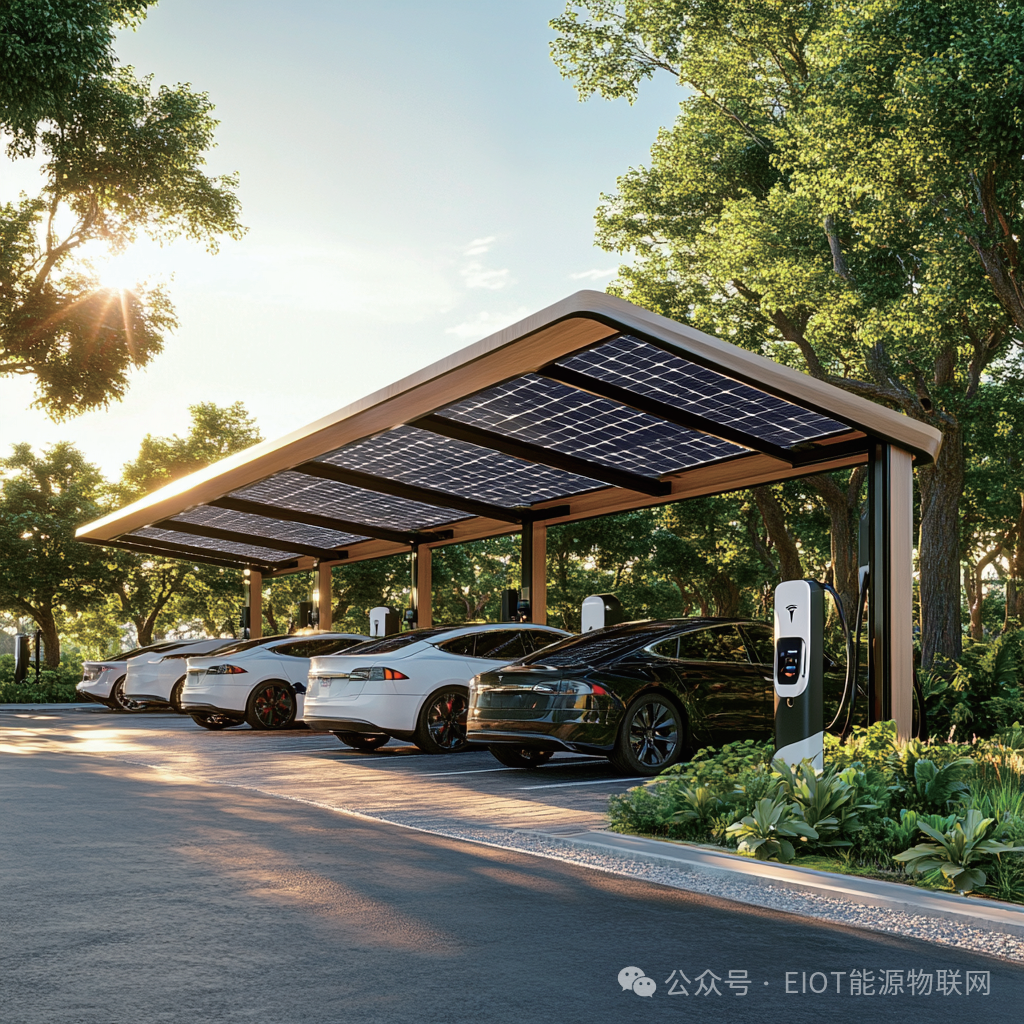

光儲充電站：協調光伏發電、儲能系統與充電樁負荷，實現“自發自用，余電上網”。

工業園區：通過需量控制與峰谷電價策略，降低企業用電成本。

4.3 特殊場景

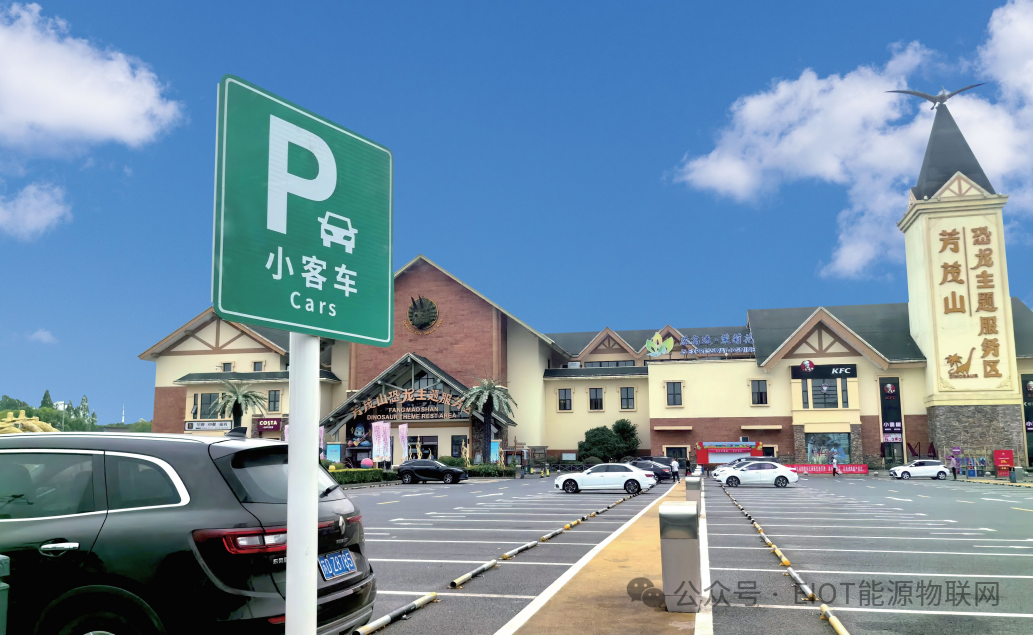

高速服務區：整合風光資源與儲能，保障服務區全天候供電。

油田與地鐵：為關鍵負荷提供備用電源，提升供電可靠性。

5

Acrel-2000MG/B

技術優勢與發展前景

5.1 技術優勢

算法智能化：深度學習與動態規劃算法的應用，使系統具備自學習與自適應能力。

高兼容性：支持多類型能源設備接入，適應不同規模微電網需求。

安全性：通過縱向加密認證與橫向物理隔離，符合電力監控系統安全防護要求。

5.2 未來展望

隨著虛擬電廠（VPP）與能源互聯網的發展，微電網能量管理系統將進一步向“廣域協同”與“多能互補”方向演進。Acrel-2000MG/B系列通過軟件升級與硬件迭代，有望在需求響應、碳交易等新興領域發揮更大作用。

結語

微電網能量管理系統是構建新型電力系統的關鍵技術之一。Acrel-2000MG/B系列憑借其模塊化設計、智能算法與高可靠性，為分布式能源的高效利用提供了標準化解決方案。未來，隨著技術的持續優化與應用場景的拓展，該系統將在能源轉型中扮演更為重要的角色。

? ? ? ?
