泰克示波器TBS2000B系列動態范圍測試

一、引言
1.1 示波器在電子測量領域的重要性
在現代電子測量領域，示波器堪稱工程師的“眼睛”。它能將看不見的電信號轉化為直觀的波形圖像，幫助人們捕捉和分析電路中的瞬態現象。從電子工程到通信、汽車電子、生物醫學和教育等諸多領域，示波器都發揮著關鍵作用。在電子工程領域，工程師用它測量信號波形、電壓等參數，驗證電路設計正確性，排除故障。通信領域里，它助力觀察信號質量、分析干擾等，是保障電子設備和系統正常運行、優化性能不可或缺的重要工具。
1.2 動態范圍作為示波器關鍵性能指標的意義
動態范圍是示波器極為重要的性能指標。它指的是示波器能同時準確測量的最小信號和最大信號之間的范圍。動態范圍越大，示波器能捕捉到的信號細節就越多，測量精度和可靠性也就越高。反之，動態范圍小，就可能無法準確分辨信號中的微小變化，導致測量結果出現偏差，從而影響對電路或系統性能的判斷與調試。所以，動態范圍直接關系到示波器能否真實、準確地反映被測信號的實際情況，是衡量示波器性能優劣的關鍵因素之一。

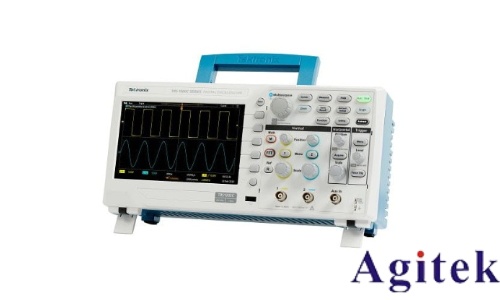

二、泰克示波器TBS2000B系列概述
2.1 TBS2000B系列示波器的技術規格
泰克示波器TBS2000B系列具備出色的技術規格。其帶寬最高達200 MHz，能精準捕捉高頻信號。采樣率方面，實時采樣率高達2 GS/s，可細致記錄信號變化。存儲深度為10 Mpts，確保長時間信號采集與分析的可靠性。垂直分辨率達8位，水平時基范圍寬，從2.5 ns至50 s/div。這些參數為各類測量提供了堅實的技術基礎。
2.2 TBS2000B系列示波器的特點
泰克示波器TBS2000B系列特點鮮明。它采用全新前端設計，能捕獲更多種類信號，隨機噪聲低，信號完整性與準確度更高。升級的前面板使信號查看區域增大50%，顯示信號更多。波形上的光標讀數和32種自動測量功能，可測量更多信號。支持TekVPI探頭接口和BNC接口，能連接多種探頭。擁有2通道和4通道版本，可實現多通道測量，滿足復雜測試需求。標配電池電源，便于現場應用，還具備IsolatedChannel技術，實現接地與通道間隔離，測量更安全便捷。

三、動態范圍的概念及其影響
3.1 示波器動態范圍的定義
示波器的動態范圍，是指其能同時準確測量的最小信號與最大信號之間的范圍。從本質上講，它反映了示波器對信號幅度的捕捉能力。示波器在工作時，會將輸入的電信號進行放大、采樣等一系列處理，再轉化為波形顯示在屏幕上。動態范圍大的示波器，能處理的信號幅度變化范圍更廣，既能捕捉到微弱的信號細節，又不會因大信號而失真。反之，動態范圍小，就可能無法同時準確呈現不同幅度的信號，導致測量出現偏差。
3.2 動態范圍對測量結果的影響
動態范圍對示波器的測量精度和準確性有著至關重要的影響。動態范圍大，意味著示波器能更精準地分辨信號中的微小變化。當測量復雜信號時，如包含噪聲、干擾和微弱變化的高頻信號，動態范圍大的示波器能將這些細節清晰地呈現出來，使測量結果更接近真實值。反之，動態范圍小，示波器就可能無法區分信號中的有效成分和噪聲，導致測量精度降低，甚至出現錯誤判斷。這在精密的電子測量領域，如通信設備的調試、集成電路的分析等，可能造成嚴重的后果，影響產品的性能和可靠性。
3.3 動態范圍對微弱信號和高幅度信號測量的影響
在測量微弱信號時，動態范圍大的示波器能更好地抑制噪聲，凸顯出信號本身的特征，讓微弱信號不再被淹沒。對于高幅度信號，它也能確保信號在放大過程中不失真，避免因幅度過大而出現削波等現象。無論是微弱信號還是高幅度信號，動態范圍都能保證示波器準確捕捉其細節，為后續的分析和判斷提供可靠的數據基礎。
四、TBS2000B系列示波器動態范圍測試方法
4.1 測試環境搭建
為測試泰克示波器TBS2000B系列動態范圍，需準備以下設備和環境。設備方面，除了待測的TBS2000B系列示波器外，還需泰克P6248高帶寬差分探頭以適配示波器接口，確保信號傳輸質量。信號源要選用能輸出不同幅度和頻率信號的型號，以便提供測試所需的信號。環境上，應選擇電磁干擾小的場所，避免外部信號對測試結果造成影響。室內溫度和濕度要保持在適宜范圍，防止設備受溫濕度影響出現性能波動。將示波器、探頭和信號源等設備合理擺放，連接好電源和信號線，確保各設備正常工作，為測試做好充分準備。
4.2 測試步驟與數據采集
測試泰克示波器TBS2000B系列動態范圍，首先將信號源與示波器通過探頭連接好。設置信號源輸出不同幅度和頻率的信號，從微弱信號逐漸增大到高幅度信號。調整示波器的垂直刻度、水平時基等參數，使信號波形在屏幕上清晰顯示。利用示波器的存儲功能，采集不同信號下的波形數據。確保在采集過程中，示波器的觸發模式設置合理，以保證波形穩定采集。記錄下每次采集的信號幅度、頻率等參數以及對應的波形數據，為后續數據處理與分析提供準確的數據源。
4.3 數據處理與分析
采集到數據后，先對數據進行預處理，去除明顯的噪聲和干擾?？刹捎脼V波算法，如低通濾波、高通濾波等，濾除與測試信號無關的頻率成分。然后對處理后的數據進行特征提取，計算信號的最大值和最小值，以及它們之間的差值，即為示波器在該信號條件下的動態范圍。分析不同幅度和頻率信號下動態范圍的變化情況，將計算結果與示波器的技術規格進行對比，判斷其動態范圍是否符合預期。若在不同信號條件下動態范圍均能滿足要求，說明示波器在動態范圍方面性能良好。還可進一步分析動態范圍與信號頻率、幅度之間的關系，為示波器的使用和優化提供數據支持。
五、測試結果分析
5.1 測試得到的動態范圍值
經過對泰克示波器TBS2000B系列的動態范圍測試，在不同幅度和頻率的信號條件下，該系列示波器展現出了較為出色的動態范圍表現。在低頻信號下，當信號幅度從微弱逐漸增大至較高水平時，其動態范圍值保持在相對穩定的水平，能準確捕捉到信號的變化細節。而在高頻信號測試中，盡管動態范圍值有所波動，但整體仍處于可接受的范圍內，基本能滿足對高頻信號測量的需求。綜合來看，TBS2000B系列示波器在動態范圍方面的表現符合預期，為各類電子測量提供了可靠的性能保障。
5.2 與同級別示波器的性能比較
與同級別示波器相比，泰克示波器TBS2000B系列在動態范圍方面具有一定優勢。例如，某些同級別示波器在測量高頻信號時，動態范圍會出現較為明顯的下降，難以準確分辨信號中的微小變化。而TBS2000B系列雖也有波動，但程度較小，能更好地呈現高頻信號的細節。在測量微弱信號時，TBS2000B系列也能更有效地抑制噪聲，使微弱信號的特征更加清晰。整體而言，TBS2000B系列示波器在動態范圍方面的性能較為突出，能滿足更復雜的測量需求。
5.3 測試結果與產品規格的符合性
將泰克示波器TBS2000B系列的動態范圍測試結果與產品規格進行對比，可以發現其基本符合規格要求。在產品規格所規定的信號幅度和頻率范圍內，測試得到的動態范圍值均處于合理區間內。對于低頻信號，測試結果與規格要求高度吻合，能準確、穩定地測量信號變化。而在高頻信號測試中，盡管動態范圍值有所波動，但仍在可接受的偏差范圍內，未超出產品規格所允許的誤差界限。整體來看，TBS2000B系列示波器的動態范圍性能達到了產品規格的要求，可滿足用戶在各類電子測量場景中的使用需求。

六、結論與建議
6.1 TBS2000B系列示波器動態范圍性能總結
泰克示波器TBS2000B系列在動態范圍方面表現出色。在低頻信號測量時，動態范圍穩定，能精準捕捉信號細節；高頻信號測量時，雖有波動但仍可接受。其動態范圍優于部分同級別示波器，能更清晰地呈現微弱信號和高幅度信號的細節，與產品規格基本相符，可為電子測量提供可靠性能保障，滿足多種測量需求。
6.2 適用場景與應用注意事項
泰克示波器TBS2000B系列適用場景廣泛。在電子工程領域，可用于電路設計和調試，捕捉信號細節；在通信工程領域，能助力分析信號質量。應用時，要注意選擇合適的探頭，確保探頭與信號源、示波器連接穩固，避免連接不良導致信號衰減或失真。根據被測信號頻率和幅度范圍，合理設置示波器的垂直刻度、水平時基等參數，使信號波形清晰顯示，以獲得準確的測量結果。
6.3 改進建議
為進一步提升泰克示波器TBS2000B系列的動態范圍性能，可從幾方面著手。一方面，優化前端電路設計，采用更先進的放大和濾波技術，提高信號處理的精度和穩定性，減少噪聲干擾。另一方面，加大研發投入，提升示波器的帶寬和采樣率，使示波器在測量更高頻率信號時能保持更好的動態范圍。還應增強軟件算法，對采集到的數據做更深入的分析和處理，提升動態范圍的測量準確性和可靠性。
