ADA4939-1超低失真差分ADC驅動器技術手冊

概述
ADA4939-1 / ADA4939-2是一款低噪聲、超低失真、高速差分放大器。它非常適合驅動從直流到100 MHz，分辨率高達16 bit的高性能ADC。用戶可以利用內部共模反饋環路調整輸出共模電壓，使ADA4939-1 / ADA4939-2輸出與ADC輸入相匹配。內部反饋環路還可提供良好的輸出平衡和偶次諧波失真抑制。

有了ADA4939-1 / ADA4939-2, 利用四個電阻組成的簡單外部反饋網絡，就可以很容易地實現差分增益配置，這個外部反饋網絡決定了放大器的閉環增益。

ADA4939-1 / ADA4939-2采用ADI公司專有的硅鍺(SiGe)互補雙極工藝制造，具有極低的失真度，輸入電壓噪聲僅為2.3 nV/√Hz。ADA4939-1 / ADA4939-2的低直流失調以及出色的動態性能，使其非常適合各種數據采集與信號處理應用。

ADA4939-1(單通道)采用3 mm × 3 mm 16引腳LFCSP無鉛封裝而ADA4939-12(雙通道)采用4 mm × 4 mm 24引腳LFCSP無鉛封裝，引腳已經針對電路板布局和最小化失真而優化。ADA4939-1與ADA4939-2的工作溫度范圍為：-40°C ～ +105°C，電源電壓范圍均為：3.3 V ～ 5 V。
數據表：*附件：ADA4939-1超低失真差分ADC驅動器技術手冊.pdf

應用

• ADC驅動器
• 單端-差分轉換器
• 中頻（IF）與基帶增益模塊
• 差分緩沖器
• 線路驅動器

特性

• 極低諧波失真
  • -102 dBc HD2 (10 MHz)
  • -83 dBc HD2 (70 MHz)
  • -77 dBc HD2 (100 MHz)
  • -101 dBc HD3 (10 MHz)
  • -97 dBc HD3 (70 MHz)
  • -91 dBc HD3 (100 MHz)
• 低輸入電壓噪聲：2.3 nV/√Hz
• 高速
  • -3 dB帶寬：1.4 GHz (G = 2)
  • 壓擺率：6800 V/μs（25%至75%）
  • 快速過驅恢復：<1 ns
• 失調電壓：±0.5 mV（典型值）
• 外部可調增益
• 差分增益穩定：≥2
• 差分轉差分或單端轉差分操作
• 可調輸出共模電壓
• 單電源供電：3.3 V至5 V

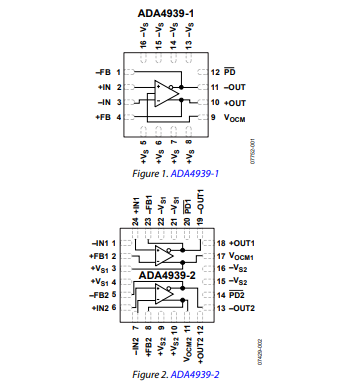

框圖

引腳配置和功能描述

要估計ADA4939-1/ADA4939-2的差分輸出噪聲，請使用圖43所示的噪聲模型。折合到輸入端的噪聲電壓密度vatx建模為差分輸入，噪聲電流ias-和iaIN-出現在各輸入端與地之間。vaas產生的輸出電壓通過將vas乘以噪聲增益Gs(定義見下面的Gs等式)獲得。噪聲電流與相同的均方值無關，各自產生的輸出電壓等于噪聲電流乘以相關反饋電阻。Vocx/vooxxpin處的噪聲電壓密度為vaou。大多數情況下，當反饋網絡具有相同的反饋系數時，vacM產生的輸出噪聲為共模噪聲。四個電阻各貢獻(4kTRa)12。反饋電阻的噪聲直接出現在輸出端，增益電阻的噪聲出現在乘以Ra/Ron的輸出端。表11總結了輸入噪聲源、乘法因子和折合到輸出端的噪聲密度。
