LTC6405 2.7GHz、5V、低噪聲、軌至軌輸入差分放大器 / 驅動器技術手冊

概述
LTC6405 是一款非常低噪聲、低失真、全差分輸入 / 輸出放大器，專為 5V、單電源操作而優化。 LTC6405 的輸入共模范圍為軌至軌，而輸出共模電壓則可通過在 VOCM引腳上施加一個電壓進行獨立調節。 這使得 LTC6405 非常適合于對具有一個寬共模范圍的信號進行電平移位，以驅動 12 位至 16 位單電源、差分輸入 ADC。

對于 50MHz 的輸入信號，一個 2.7GHz 的增益-帶寬乘積將產生 65dB 的線性度。 LTC6405 具有單位增益穩定性，而且閉環帶寬從 DC 延伸至 800MHz。 輸出電壓擺幅從接近地的電位延伸至 4V，以便與眾多的 ADC 轉換器輸入要求兼容。 LTC6405 的吸收電流僅為 18mA，并具有一種硬件停機功能，該功能可把電流消耗降低至 400μA。

LTC6405 采用緊湊的 3mm x 3mm 16 引腳無引線 QFN 封裝和 8 引腳 MSOP 封裝，且工作溫度范圍為 -40℃ 至 85℃。
數據表：*附件：LTC6405 2.7GHz、5V、低噪聲、軌至軌輸入差分放大器 驅動器技術手冊.pdf

應用

• 差分輸入 ADC 驅動器
• 單端至差分轉換
• 對參考于地電位的信號進行電平移位
• 對參考于 VCC 的信號進行電平移位
• 高線性度直接轉換接收器

特性

• 低噪聲：1.6nV/√Hz RTI
• 低功率：18mA (在 5V)
• 低失真 (HD2 / HD3)：
  • -82dBc / -65dBc (在 50MHz，2V ~P-P )
  • -97dBc / -91dBc (在 25MHz，2V ~P-P )
• 軌至軌差分輸入
• 4.5V 至 5.25V 電源電壓范圍
• 全差分輸入和輸出
• 可調輸出共模電壓
• 800MHz -3dB 帶寬 (A~V= 1)
• 增益-帶寬乘積：2.7GHz
• 低功率停機模式
• 采用 8 引腳 MSOP 和 16 引腳 3mm x 3mm x 0.75mm QFN 封裝

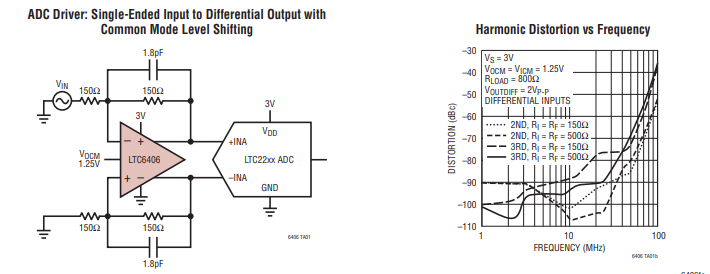

典型應用

引腳配置

典型性能特征

框圖

應用信息
軌到軌輸入和快速建立時間使LTC 6405非常適合與低電壓、單電源、差分輸入ADC接口。ADC的采樣過程會產生采樣毛刺，這是由ADC前端采樣電容的切換引起的，當電荷在放大器和采樣電容之間轉移時，采樣毛刺會暫時“短路”放大器的輸出。在采集周期結束之前，放大器必須從負載瞬變中恢復并穩定下來，以獲得輸入信號的有效表示。一般來說，LTC6405從這些周期性負載脈沖中建立的時間要比從2V輸入階躍中建立的時間快得多，但最好在LTC 6405的差分輸出和ADC的輸入之間放置一個R-C濾波器網絡，以幫助吸收ADC在采樣過程中產生的電荷注入。
濾波器網絡的電容充當電荷存儲器，在采樣過程中提供高頻充電，而濾波器網絡的電阻則用于抑制和衰減來自ADC的任何電荷反沖。對于給定的ADC，R-C時間常數的選擇是嚴格且有誤差的，但建議遵循以下準則:在去耦網絡中選擇太大的電阻而沒有足夠的建立時間，會在ADC的動態輸入阻抗和去耦電阻之間產生分壓器。選擇過小的電阻可能會妨礙電阻適當抑制采樣過程引起的負載瞬變，延長建立所需的時間。在16位應用中，這通常需要至少11個R-C時間常數。建議選擇具有高質量電介質的電容器(如COG多層陶瓷)。
