PROFIBUS轉Modbus揭秘網關模塊完成西門子PLC與變頻器協議轉換

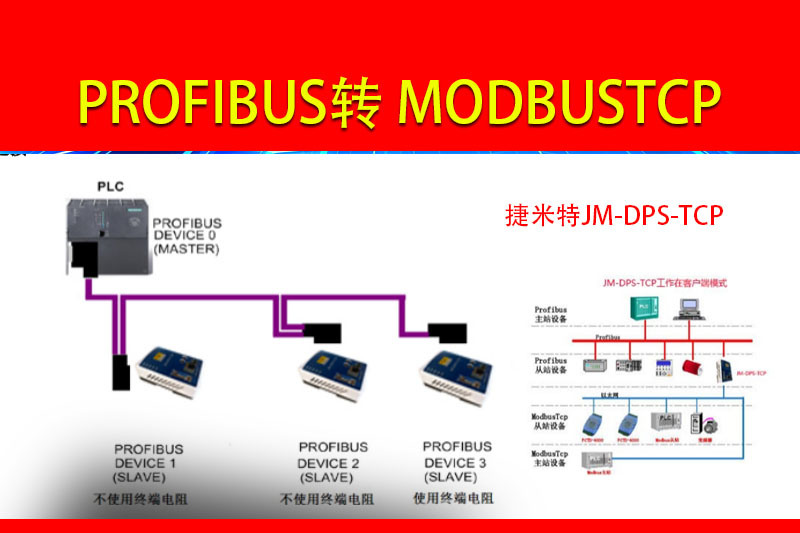

在一家電子制造企業的生產車間里，先進的生產線上密集部署著大量依靠Profibus - DP協議運作的設備，像精密的貼片機與靈活的焊接機器人，它們精準協作，完成電子元件的高精度組裝和焊接任務。隨著企業數字化轉型的推進，為實現生產數據的集中管控與深度分析，企業計劃引入一套基于Modbus - RTU協議的監控系統，期望借此提升生產管理的效率與科學性。 然而，現有生產設備所采用的Profibus - DP協議與新監控系統的Modbus - RTU協議互不相容，這猶如一道難以逾越的鴻溝，阻礙了兩者間的數據交互。數據無法順暢流通，不僅導致生產效率難以進一步提升，還讓管理層在制定決策時缺乏全面、及時的數據支撐。 轉機出現在一款PROFIBUS-DP轉Modbus-RTU協議轉換器的引入。這款轉換器堪稱數據交互的“智能橋梁”，具備強大的數據互換功能，能在Modbus-RTU與Profibus-DP協議間自由轉換。其PROFIBUS DP作為從站接口，可便捷連接到西門子PLC等PROFIBUS DP主站設備，成功搭建起Modbus RTU協議串口設備與PROFIBUS DP主站間的數據通信通道。只要設備配備RS - 485接口并支持Modbus RTU協議，就能借助該網關，輕松實現與現場總線PROFIBUS DP的互聯互通，為企業解決了協議不兼容的難題 。

技術參數

·接口類型：具備 Profibus - DP 接口和 Modbus - RTU 接口，支持可靠的數據傳輸。

·傳輸速率：Profibus - DP 接口最高傳輸速率可達 12Mbps，Modbus - RTU 接口傳輸速率支持多種可選，如 9600bps、19200bps 等，可根據實際需求靈活配置。

·工作溫度范圍：-20℃ 至 60℃，能適應較為惡劣的工業環境。

·防護等級：達到 IP30，有效防止灰塵和水的侵入，保障設備在復雜工業場景下的穩定運行。

·電源要求：支持 12V - 36V 寬電壓輸入，降低了對電源的要求，提高了設備的通用性。

技術指標

?DPS-TCP在Profibus DP一側為Profibus DP從站，在Modbus TCP一側作為Client或者Server；

?Profibus DP側從站波特率：2400；4800；9600；19200；38400；57600；115200；

?功能碼：支持01H、02H、03H、04H、05H、06H、0FH、10H號功能；

?供電：24VDC(±10％)，最大功率3.5W；

?工作環境溫度：-25～55℃，濕度≤95%；

?外形尺寸：34mm（寬）×110mm（高）×70mm（厚）；

?安裝方式：35mm導軌；

?防護等級：IP20；

配置模塊

1.正確連接電源，將DPS-TCP與計算機相連，給DPS-TCP上電；

2.打開配置軟件，根據需求在配置軟件中進行配置讀取的命令；

3.在配置軟件中配置模塊的IP地址，響應時間和輪詢時間。

4.正確查找設備后，點擊工具欄中的“下載”按鈕，將配置下載到DPS-TCP中；

5.此時TXD RXD均在閃爍代表網關模塊正在收發數據。

配置方法

l創建工程

1.打開TIA Portal，選擇創建新項目，輸入項目名稱，選擇路徑等信息后，點擊創建，如下圖所示。

2.通過Portal 視圖或創建完成的項目視圖將CPU 插入到項目中。

3.在視圖中，選擇“設備和網絡”并單擊“添加新設備”（或者在項目視圖中的項目名稱下，雙擊“添加新設備”），如下圖“添加新設備”對話框，添加控制器，例如6ES7 215-1AG40-0XB0。

lGSD安裝

在TIA Portal 菜單欄點擊“選項”>“管理通用站描述文件”，如圖所示：

在彈出的對話框中，選擇“已安裝的GSD”選項卡，點擊源路徑選擇按鈕，彈出瀏覽文件夾對話框中找到選擇 GSD文件“Xone_dp”所在的文件夾路徑并選中，點擊確認即可。

選擇導入的GSD文件，點擊安裝，直至安裝完成。

軟件會更新硬件目錄。

在復雜且多元的實際工業環境里，捷米特JM-DPS-TCP網關模塊宛如一顆閃耀的“工業通信之星”，憑借其卓越性能與非凡實用價值，在眾多工業應用場景中脫穎而出。該模塊聚焦于Profibus - DP從站到Modbus TCP的協議轉換這一關鍵領域，運行狀態穩定如磐，數據傳輸效率極高且精準無誤，宛如一把利劍，成功斬斷了不同通信協議設備之間那道難以跨越的壁壘，為生產系統的平穩、高效運行提供了堅實保障。 在配置環節，捷米特JM-DPS-TCP網關模塊充分展現出人性化設計。其設置界面簡潔直觀，即便是面對復雜的參數調整工作，工程師們也能輕松上手。這種便捷性極大地縮短了項目調試所耗費的時間，有效降低了技術操作的難度與項目實施成本，為企業節省了大量的人力、物力與時間資源。 從實際應用所收獲的成果來審視，自從引入捷米特JM-DPS-TCP網關模塊，設備之間仿若被賦予了“實時對話”的能力，實現了毫秒級別的實時數據交互。這一改變帶來的成效立竿見影，生產效率得到了質的飛躍，以往需要大量人工參與的環節如今大幅減少，人力成本顯著降低的同時，生產質量也更加穩定可控。不僅如此，整個系統的兼容性與擴展性得到了全方位增強，就如同為工業系統搭建了一個靈活多變的“通信框架”，為后續設備的升級換代以及新功能的拓展提供了廣闊空間，打下了極為堅實的基礎。無論是在布局復雜、設備眾多的自動化生產線上，還是在對通信可靠性、及時性要求近乎嚴苛的特殊工業場景中，捷米特JM-DPS-TCP網關模塊都憑借自身過硬的實力與出色表現，當之無愧地成為工業通信領域中企業信賴的不二之選 。
