ADL8143 8GHz至14GHz，低噪聲放大器技術手冊

概述
ADL8143 是一款低噪聲放大器 (LNA)，工作頻率為 8 GHz 至 14 GHz。8 GHz 至 10 GHz 范圍內的典型增益、噪聲系數、1 dB 壓縮的輸出功率 (OP1dB) 和輸出三階截距 (OIP3) 分別為 28.5 dB、1 dB、7.5 dBm 和 19.5 dBm。標稱靜態電流 (IDQ) 可以調整，在 1.5 V 電源電壓 (VDD) 下為 35 mA。ADL8143 還具有交流耦合且內部匹配至 50 Ω 的輸入和輸出。

ADL8143 采用符合 RoHS 標準的 2 mm × 2 mm、8 引腳引線框架芯片級封裝 [LFCSP]，額定工作溫度范圍為 ?55°C 至 +125°C。
數據表：*附件：ADL8143 8GHz至14GHz，低噪聲放大器技術手冊.pdf

應用

• 衛星通信
• 雷達
• 電信

特性

• 單正電源（自偏置）典型值：1.5 V 和 35 mA
• RBIAS 漏極電流調節引腳
• 增益：8 GHz 至 10 GHz 范圍內為 28.5 dB
• 噪聲指數：8 GHz 至 10 GHz 范圍內為 1 dB
• 擴展的工作溫度范圍：?55°C 至 +125°C
• 內部匹配的和交流耦合的
• 符合 RoHS 標準的 2 mm x 2 mm、8 引腳 LFCSP 封裝

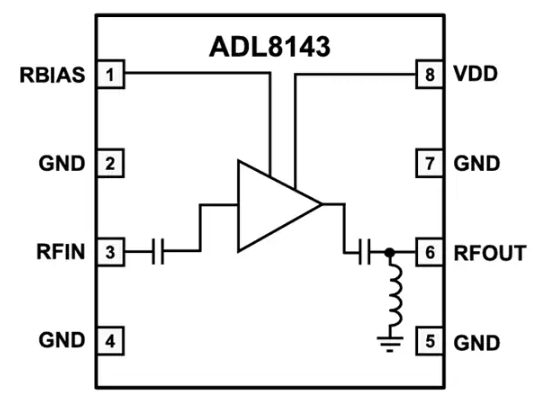

框圖

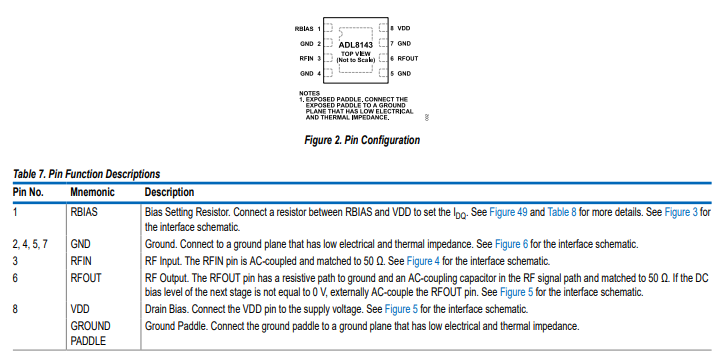

引腳配置

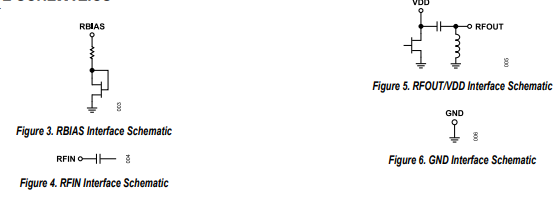

接口示意圖

ADL8143是一款寬帶LNA，工作頻率范圍為8 GHz至14GHz。簡化框圖如圖48所示。
ADL8143具有內部交流耦合的單端輸入和輸出端口，在額定頻率范圍內阻抗標稱值等于50歐姆。雖然RF輸出路徑是交流耦合的，但在交流耦合電容的RFOUT側有一條DC接地路徑。不需要外部匹配元件。要調整lpo，請?jiān)赗BIAS引腳附近連接一個外部電阻。
