ATA-7050功率放大器經典實驗案例—介電彈性體驅動

介電彈性體是一種新型材料，就是一種加上電壓即可出現形變的電激活聚臺物，按照種類分類介電彈性體主要可分為：硅橡膠、聚烯酸、聚氨酯、丁腈橡膠四大類。

它能夠用來制作柔軟、輕巧，具有高能量轉換效率的觸動器或發動機。且可以承受很大程度的彈性形變。

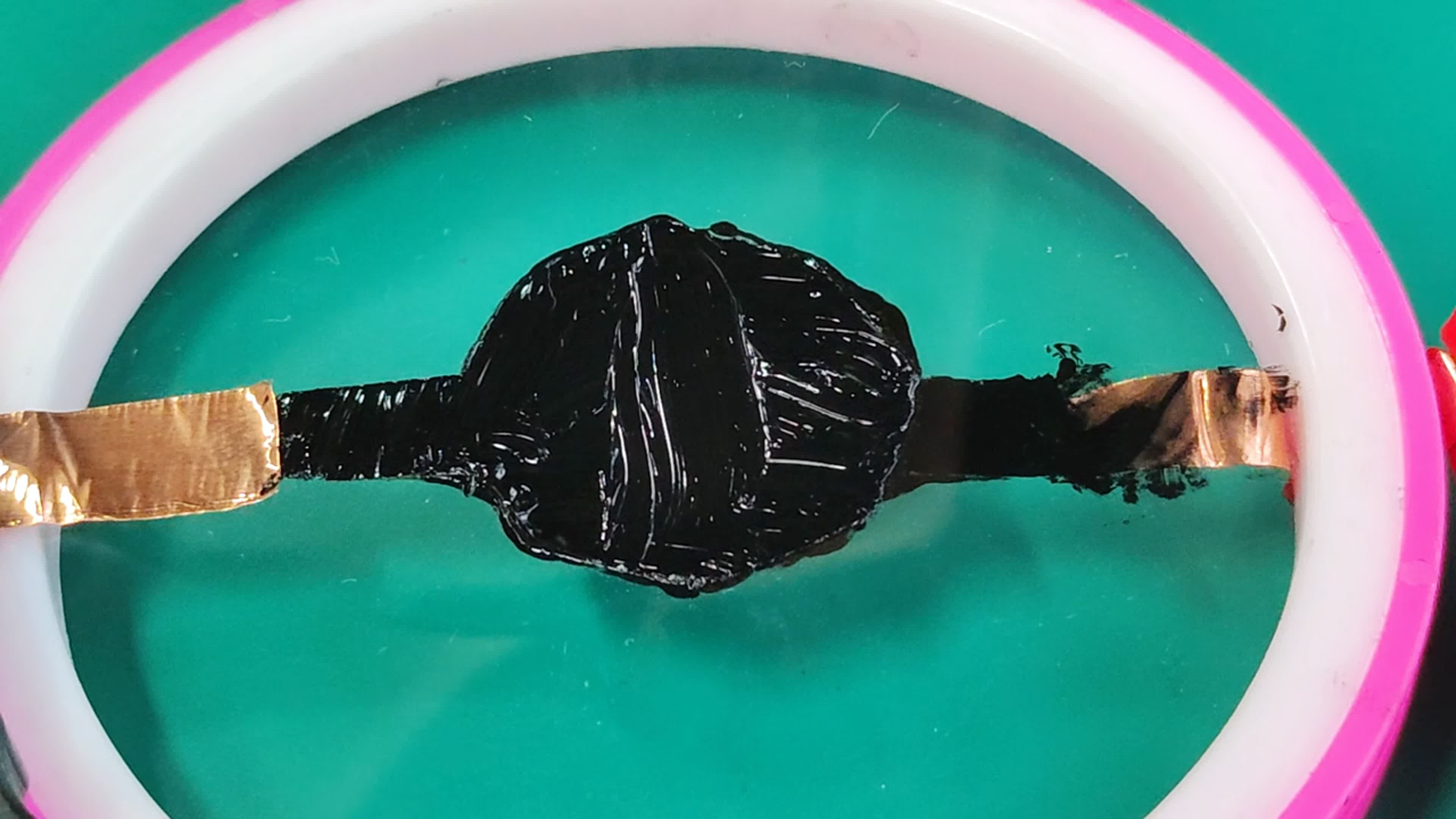

本次實驗中使用的這個是用VHB膠帶涂抹石墨自制的介電彈性體實驗器件，由于它可以承受大程度的彈性形變，科學家們對他尤為青睞，熱衷于他制作的機械手、軟體機器人、可調鏡頭、驅動閥門以及會煽動的機械翅膀等。

其驅動頻率在1Hz~10Hz，驅動幅值在2.4kV，其振動的頻率受驅動頻率影響，最小的驅動電壓為2kVp-p。

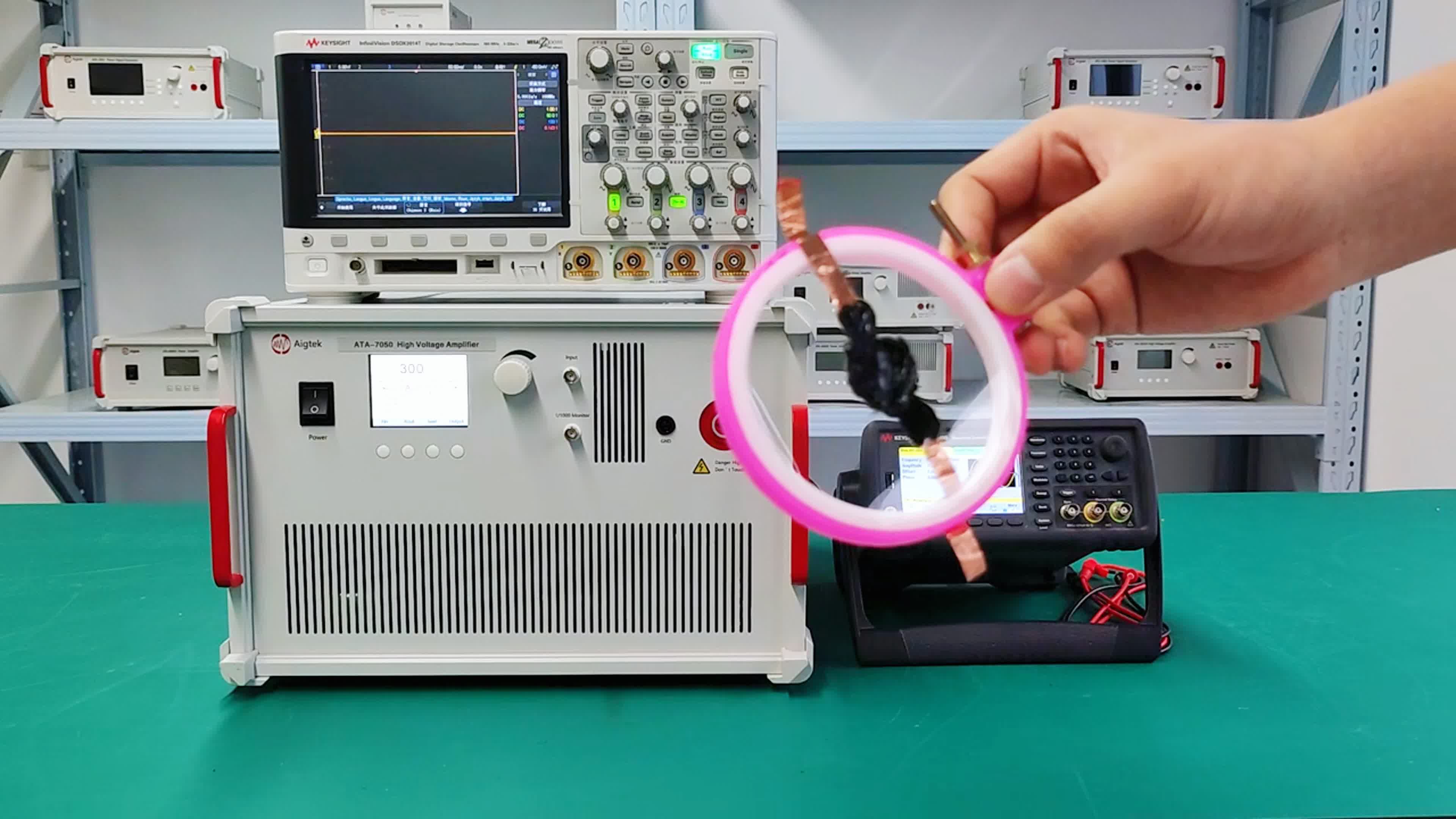

接下來我們進行實操演示，今天演示使用到的設備有，示波器，安泰電子ATA-7050高壓放大器、信號源，接下來我們開始線路連接，輸入口接信號源，監測口連接示波器，示波器的通道二口，驅動線連接負載，該負載不區分正負極。

下面開始參數設置，通道1口設置為高阻狀態，輸入正弦波，1Hz，3Vp-p的電壓信號，點擊進行輸出，信號源設置高阻是為了進行阻抗匹配。

ATA-7050高壓放大器，輸入阻抗固定為10kΩ，輸出阻抗為5kΩ/200kΩ可調，放大倍數為800倍，我們把它的放大倍數調至800倍，進行輸出。

示波器上可以看到一個2Hz，3kVp-p的電壓信號，這組信號連接到介電彈性體上，介電彈性體的石墨環會有一個明顯的振動擴張現象。

實驗中用到的ATA-7050電壓放大器
