已經有很多客戶選用雷卯的LC05CIH替代Semtech Rclamp0521H ,客戶可以獲得更好的價格和更快的交期。LC05CIH主要應用于高速信號接口ESD和EOS 保護，比如USB2.0, 10/100/1000 Ethernet 接口。
雷卯EMC小哥列出如下參數對比表
Parameter（參數） | LC05CIH（Leiditech) | RClamp0521H (Semtech) |
VRWM（最大反向工作電壓） | 5V | 5V |
VBR（擊穿電壓） | 6V | 7V |
Bi/Ui（雙向/單向） | Bi-directional | Bi-directional |
IR（漏電流） | 1μA | 1μA |
IPP(Max)（最大脈沖峰值電流） | 22A | 24A |
Package（封裝） | SOD-323 | SOD-323 |
Vc(22A)(IPP為22A時鉗位電壓） | 20V | — |
Vc(24A)(IPP為24A時鉗位電壓） | — | 19.1 V |
Cj （結電容） | 1-1.5pF | 1.9-2.5pF |
ESD(Air)(空氣靜電保護能力） | ±30KV | ±30KV |
ESD(Contact)（接觸靜電保護能力） | ±30KV | ±30KV |
判斷ESD二極管是否可以替代需注意的幾點：
1、VRWM是否接近；
2、抗靜電能力是否接近；
3、VBR是否接近；
4、IPP是否接近；
5、CJ是否接近。
LC05CIH 封裝是SOD-323, RClamp0521H 封裝是 SOD-323。
LC05CIH 的 VRWM,VBR, IPP,CJ ESD(air,contact)參數都幾乎一樣，所以LC05CIH 完全可以替代RClamp0521H。

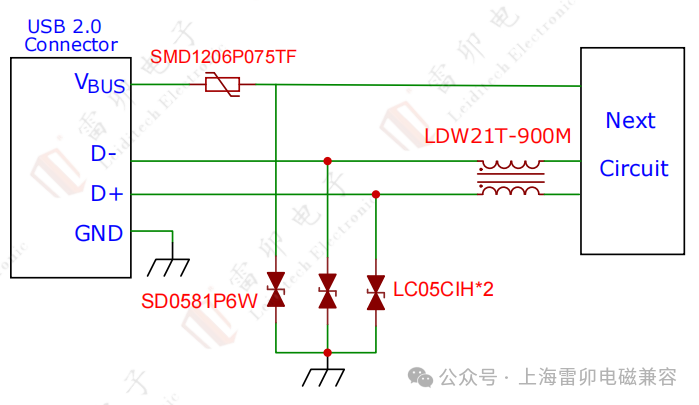

應用方案USB2.0接口ESD和EOS防護方案
型號 | 描述 | 電流 | 通道數 | 外觀 | 封裝 |
LC05CIH | 5V,雙向，1PF,450W | 22A | 1 |
| SOD-323 |
SD0581P6W | 5V,雙向，300PF,1425W | 95A | 1 |
| SOD-323 |
SMD1206P075TF | 0.75A0.07Ω | 0.75A | 1 |
| SMD1206 |
LDW21T-900M | 2.05*1.25*1.2mm | 330mA | - |
| SMD |

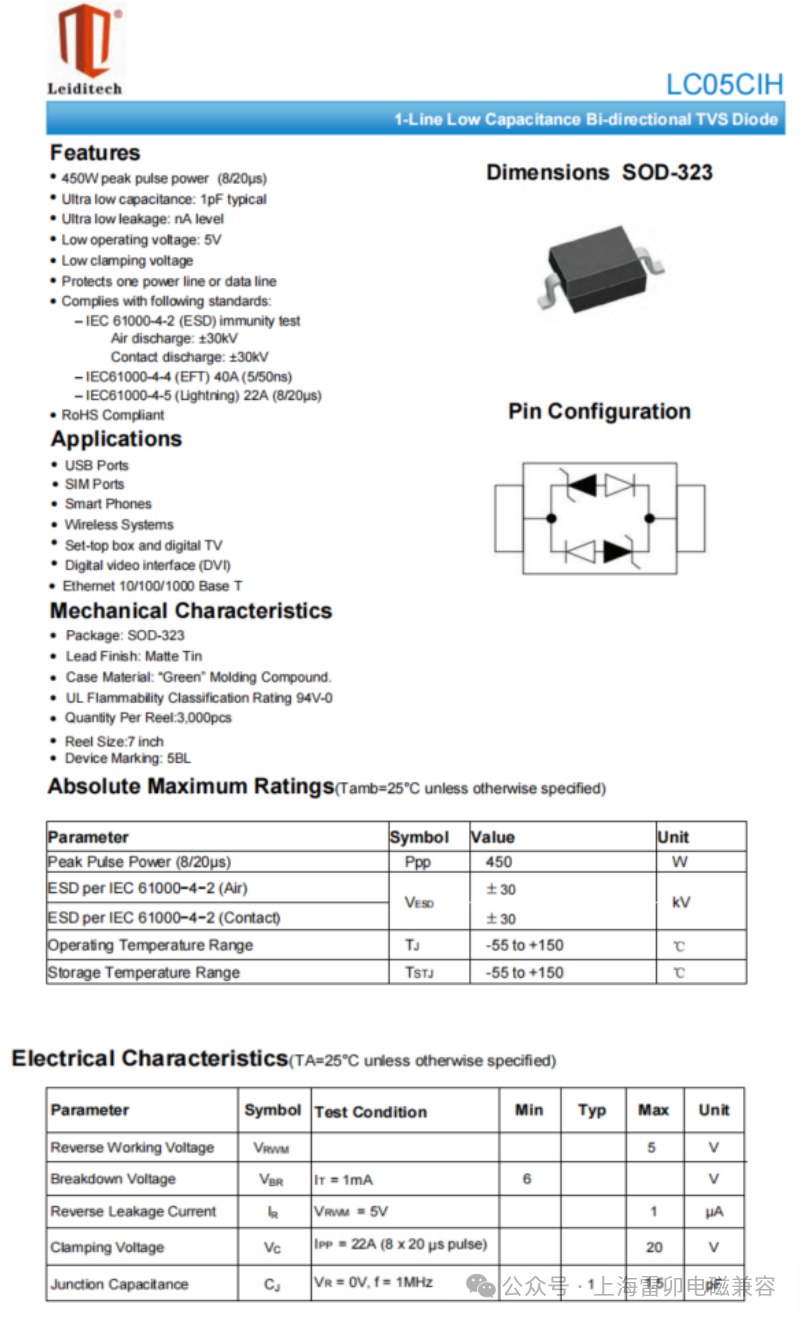

規格書主要部分展示如下：
Leiditech雷卯電子致力于成為電磁兼容解決方案和元器件供應領導品牌，供應ESD，TVS，TSS，GDT，MOV，MOSFET，Zener，電感等產品。雷卯擁有一支經驗豐富的研發團隊，能夠根據客戶需求提供個性化定制服務，為客戶提供最優質的解決方案。
-
