Analog Devices Inc. MAX32670超低功耗微控制器

Analog Devices MAX32670超低功耗、高可靠性、32位微控制器實現具有復雜傳感器處理的設計，同時不影響電池壽命。MAX32670將靈活且適應性強的電源管理單元與強大的Arm^?^ Cortex ^?^ -M4處理器（帶浮點運算單元 (FPU)）相結合。MAX32670 32位微控制器還為采用傳統設計的8位或16位微控制器提供高性價比升級路徑。
*附件：MAX32670_MAX32671 數據手冊.pdf

Analog DevicesMAX32670超低功耗、高可靠性32位微控制器集成了高達384KB的閃存和160KB的SRAM，可實現應用程序和傳感器代碼。借助糾錯編碼(ECC)，可確保在要求苛刻的應用中超可靠執行代碼。ECC能夠進行單錯校正和雙錯檢測(SEC-DED)，并在整個閃存、RAM和緩存上實現。該器件通過兩個窗口看門狗計時器提供額外功能，其具有完全靈活、獨立的時鐘，進一步增強可靠運行。此外，MAX32670具有掉電檢測功能，可在掉電和上電事件以及意外電源瞬態期間確保正常運行。

該器件具有3.4MHz I^2^C、50MHz SPI和4MBAUDUART，以及其他用來最大限度地提高通信帶寬的多個高速外設。此外，低功耗UART還可在最低功耗的睡眠模式下運行，在不丟失任何數據的情況下可實現活動喚醒。MAX32670微控制器共提供6個計時器，具有I/O功能。這包括兩個低功耗計時器，即使在最低功耗睡眠模式下也能實現脈沖計數、捕獲/比較和PWM生成。

Analog Devices MAX32670 32位微控制器在5mm x 5mm 40引腳TQFN-EP和1.7mm x 2.2mm 24-bump WLP封裝中集成了所有這些功能。

特性

• 高效微控制器，用于低功耗、高可靠性器件

• 帶FPU的Arm Cortex-M4內核，頻率高達100MHz

• 384 KB閃存，帶糾錯功能

• 160 KB SRAM（ECC啟用時為128 KB），可選擇在最低功耗模式下保留

• 16KB統一緩存帶ECC

• UART引導加載程序

• 雙或單電源運行

• 超低0.9V至1.1V VCORE 電源電壓

• 內部LDO運行采用1.7V至3.6V單電源

• 寬工作溫度范圍：-40 °C至+105 °C

• 靈活的時鐘方案

  • 內部高速100 MHz振蕩器
  • 內部低功耗7.3728MHz和超低功耗80kHz振蕩器
  • 14MHz至32MHz振蕩器（需要外部晶體）
  • 32.768kHz振蕩器（需要外部晶體）
  • 外部時鐘輸入，用于內核
  • 外部時鐘輸入，用于LPUART和LPTMR

• 安全性和完整性

  • 可用的安全啟動

  • AES 128/192/256硬件加速引擎

  • TRNG符合SP800-90B標準

  • 32位CRC加速引擎

    • 電源管理最大限度地延長了電池應用的正常運行時間

  • 0.9V、12MHz以下工作模式：44μA/MHz

  • 1.1V、100MHz以下工作模式：50μA/MHz

  • V DD =1.8V時，備份模式下全內存保持功率：2.6μA

  • V DD =1.8V時，超低功耗實時時鐘 (RTC)：350nA

  • 從LPUART或LPTMR喚醒

• 最優外設組合，提高平臺可擴展性

  • 多達31個通用I/O引腳
  • 多達三個SPI主/從器件（高達50MHz）
  • 多達三個4線UART（高達4MBAUD）
  • 一個低功耗UART (LPUART)
  • 多達三個I^2^C主/從器件，3.4Mbps高速
  • 8通道標準DMA控制器
  • 多達四個32位定時器 (TMR)
  • 多達兩個低功耗32位定時器 (LPTMR)
  • 兩個窗口看門狗計時器
  • 一個I^2^S從器件，用于數字音頻接口

應用

• 智能傳感器控制器

• 工業傳感器

• 光學通信模塊

• 安全無線電調制解調器控制器

  • 電池供電醫療設備

• 系統內務控制器

• 算法協處理器

  簡化框圖

軟件

• Analog Devices微控制器軟件開發套件 (SDK)

開發工具

Analog Devices Inc. MAX32670EVKIT 評估套件

用于評估MAX32670超低功耗、高可靠性、32位MCU性能的平臺。

關于Analog Devices Inc. MAX32670EVKIT 評估套件
View Products與Analog Devices Inc. MAX32670EVKIT 評估套件相關

Analog Devices Inc. MAX32670-xx-ARDZ開發平臺

設有基于Arm?Cortex ?-M4處理器的MAX32670超低功耗微控制器。

關于Analog Devices Inc. MAX32670-xx-ARDZ開發平臺
與Analog Devices Inc. MAX32670-xx-ARDZ開發平臺相關

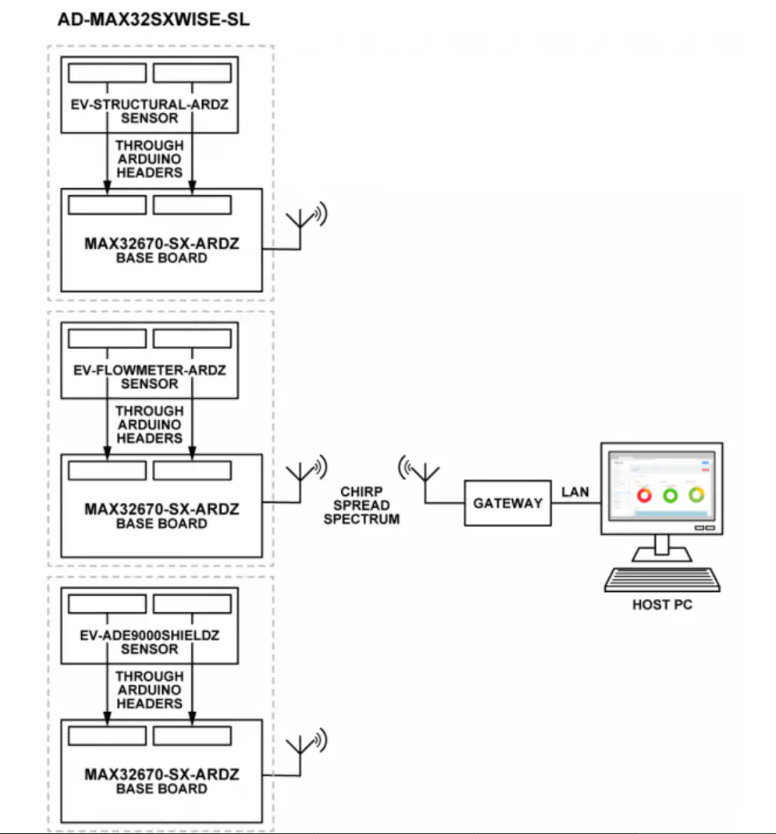

Analog Devices Inc. AD-MAX32SXWISE-SL/AD-MAX32LRWISE-SL開發套件

設計基于低功耗、遠距離專有無線電通信技術的解決方案。
關于Analog Devices Inc. AD-MAX32SXWISE-SL/AD-MAX32LRWISE-SL開發套件
