EMC整改的六大步驟

EMC（電磁兼容性）整改的六大步驟是確保電子設備在電磁環境中能夠正常工作且不對其他設備產生干擾的重要過程。以下是EMC整改的六大步驟及其詳細說明：

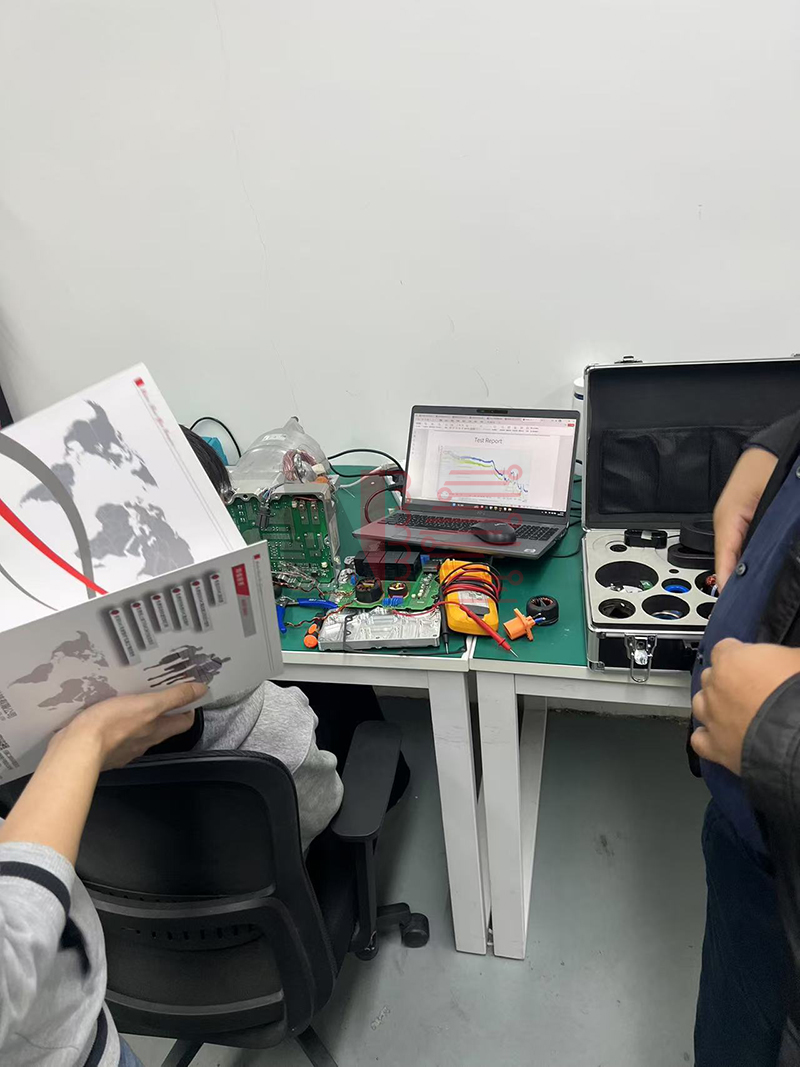

一、查找確認輻射源

這是整改的第一步，目的是確定產生電磁干擾的源頭。常用的查找方法包括：

1. 排除法：通過拔線、分區工作排除、低電壓小電流的人體觸摸、區域屏蔽排除等方式來找出干擾源。
2. 頻譜分析儀頻點搜索法：使用頻譜分析儀尋找干擾的頻點，以確定輻射源的位置和頻率特性。
3. 元件固有頻率分析法：分析如晶振、DDR等元件的固定工作頻率，以識別可能的干擾源。

二、濾波處理

濾波是減少電磁干擾的有效手段。根據干擾的頻率特性，選擇合適的濾波方式：

1. 電容濾波：使用電容器去除高頻噪聲。
2. RC濾波：使用電阻和電容組合的濾波器，適用于特定頻率范圍內的干擾抑制。
3. LC濾波：使用電感和電容組合的濾波器，對低頻干擾有較好的抑制效果。

三、吸收電磁波

通過吸收多余的電磁波來減少干擾。常用的吸收方法包括：

1. 電路串聯磁珠：在電路中串聯磁珠以吸收高頻噪聲。
2. 繞穿磁環：將電纜繞在磁環上以吸收電磁干擾。
3. 貼吸波材料：在設備內部或外部貼上吸波材料，以吸收輻射的電磁波。但需注意，吸波材料的頻率范圍必須與輻射超標電磁波頻率相匹配。

四、接地法

接地是防止電磁干擾的重要措施。根據設備的頻率特性和接地要求，選擇合適的接地方式：

1. 單點接地：所有接地點集中在一個點，以避免地環路問題。適用于低頻電路。
2. 多點接地：多個接地點分布在不同位置，用于高頻信號。適用于300KHz以上的頻率。

五、屏蔽法

屏蔽是隔離電磁干擾源的有效手段。常用的屏蔽方法包括：

1. 加屏蔽罩：使用金屬屏蔽罩包圍干擾源。
2. 外殼屏蔽：將整個設備用金屬外殼屏蔽。
3. PCB走線布局屏蔽：通過合理布局PCB走線來減少輻射。

六、能量分散法

利用展頻和跳頻技術來分散能量，將尖峰毛刺形波形的頻率輻射能量降低。此方法對尖峰毛刺形波形的頻率輻射超標有效，但對包絡形波形頻率輻射超標效果不明顯。
