HTD8233：單通道H橋直流有刷電機驅動器，能替代AT8236

一、關于HTD8233的概述：

HTD8233是一款直流有刷電機驅動器，適用于打印機、電器、工業設備以及其他小型機器。兩個邏輯輸入控制H橋驅動器，該驅動器由四個N-MOS組成，能夠以高達4.5A的峰值電流雙向控制電機。利用電流衰減模式，可通過對輸入進行脈寬調制(PWM)來控制電機轉速。如果將兩個輸入均置為低電平，則電機驅動器將進入低功耗休眠模式。

二、關于HTD8233的特點：

●單通道H橋電機驅動器

●寬電壓供電，5.5V-28V ●低RDS(ON)電阻，300mΩ（HS+LS）

●4.5A峰值驅動輸出

●PWM控制接口

●支持低功耗休眠模式

●過溫關斷電路

●過流保護

●欠壓鎖定保護

●自動故障恢復

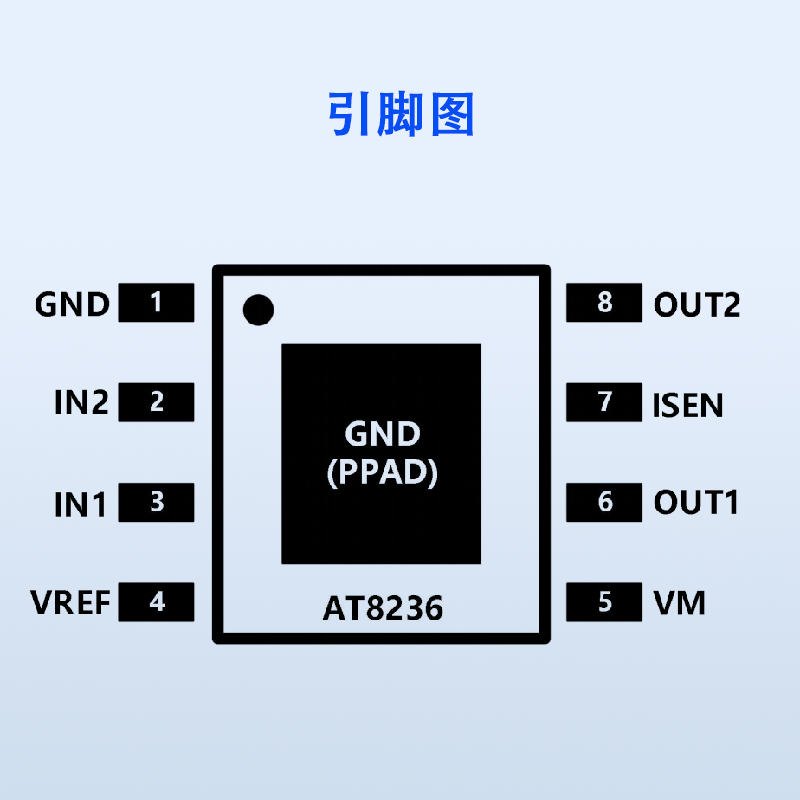

三、HTD8233可pin對pin兼容替換AT8236，且價格較8236便宜，二者參數對比如下圖：

四、什么是直流有刷電機驅動器?

1、定義：

直流有刷電機驅動器是一種用于控制直流有刷電機運行的電子設備。它的主要作用是將輸入的電源信號（通常是直流電源）轉換為適合電機運行的電流和電壓信號，從而精確地控制電機的轉速、轉向和轉矩。例如，在一個小型玩具汽車中，電機驅動器可以根據遙控器的信號來調整電機的轉速和轉向，使玩具汽車能夠按照玩家的意愿前進、后退或者轉彎。

2、工作原理：

直流有刷電機驅動器主要基于功率電子器件（如 MOSFET 或 IGBT）來實現對電機的控制。它通過調節施加在電機兩端的電壓大小來控制電機的轉速。一般采用脈寬調制（PWM）技術，通過改變脈沖的寬度（占空比）來改變平均電壓。例如，當占空比為 50% 時，電機兩端的平均電壓是電源電壓的一半，電機以相應的轉速運行；當占空比增大，電機兩端的平均電壓升高，電機轉速加快。

對于電機的轉向控制，通常是通過改變電機電樞繞組中的電流方向來實現。驅動器內部的電路可以切換電流的方向，使電機正轉或反轉。
