Profinet主站轉EtherNet/IP從站總線協議轉換網關

怎么樣讓Profinet和EtherNet/IP通訊連接起來?這幾天有幾個客戶朋友咨詢到這個問題，作者在這里統一為大家回復一下。想要解決這個問題其實也非常簡單，只需要用到一個設備，名為YC-PNM-EIP。下面作者為大家詳細講解一下該設備的主要功能及詳細配置方法。

一，設備主要功能

1. 遠創智控YC-PNM-EIP型網關是Profinet主站轉EtherNet/IP從站工業級Profinet網關。?這種網關設備允許將Profinet從站網絡中的設備連接和EtherNet/IP主站網絡中的設備連接，?從而實現不同工業通信協議之間的相互轉換。?這些網關設備通常具有兩個以太網接口，?分別用于連接Profinet和EtherNet/IP網絡。?

2. 應用廣泛：本產品應用于支持Profinet接口的PLC、儀表、IO、傳感器、執行器、變頻器、HMI和電機與羅克韋爾等通訊。

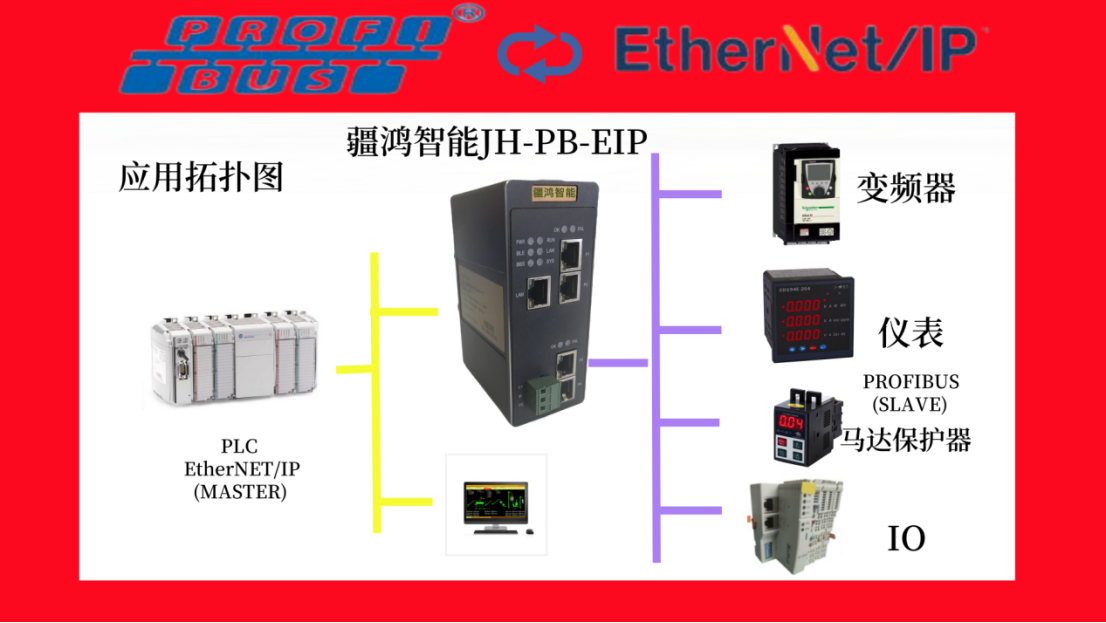

二，設備應用拓?fù)鋱D

Profinet轉EtherNet/IP協議轉化網關

三，技術參數

遠創智控YC-PNM-EIP主要實現了EtherNet/IP從站(簡稱EIP)和Profinet主站(簡稱PNM)。PNM-EIP作為EIP從站接入到EtherNet/IP網絡中，比如連接到羅克韋爾PLC。網關作為PN主站，其可連接標準的PN從站設備。

支持標準的ProfinetI/O協議。

Profinet支持的最多16個槽位，支持最大的輸入字節數為1440字節，最大的輸出字節為1440字節，輸入輸出字節的長度由TIA Portal設定。

支持EtherNet/IP協議;

支持最大的輸入字節數為1500字節，最大的輸出字節為1500字節;

四，配置方法

1. 正確連接電源，通過PN口將YC-PNM-EIP與PC相連，給網關上電;

2. 打開Profinet Manager，根據需求在配置軟件中進行配置，包PN主站、從站屬性參數等;

3. 在Profinet Manager中配置相應的組態，包括要配置的模塊，目標設備的IP地址及設備名稱;

4. 點擊工具欄中的“生成程序”、“下載程序”按鈕，將配置下載到網關中

5. 等待大約10秒目標設備會與YC-PNM-EIP之間建立連接，此時PN指示燈燈常亮。

五，電器參數

供電：24VDC(±5%)，最大功率3.5W

工作環境溫度：-45～85℃，濕度≤95%

防護等級：IP20

安裝方式: DIN-35mm導軌

六，導軌安裝圖

Profinet轉EtherNet/IP協議轉化網關

全文總結：

Profinet轉EtherNet/IP協議轉化網關現在就為大家講解到這里啦，是否對您有一定的幫助呢?如果您還有其他問題需要咨詢了解，請及時聯系我們吆!
