中小型水庫雨水情測報及安全監測系統

一、國家政策

《關于切實加強水庫除險加固和運行管護工作的通知》重點提出提升信息化管理能力，加快建設水庫雨水情測報、大壩安全監測等設施，健全水庫安全運行監測系統。積極推廣5G應用、大數據和人工智能等技術。

二、系統介紹

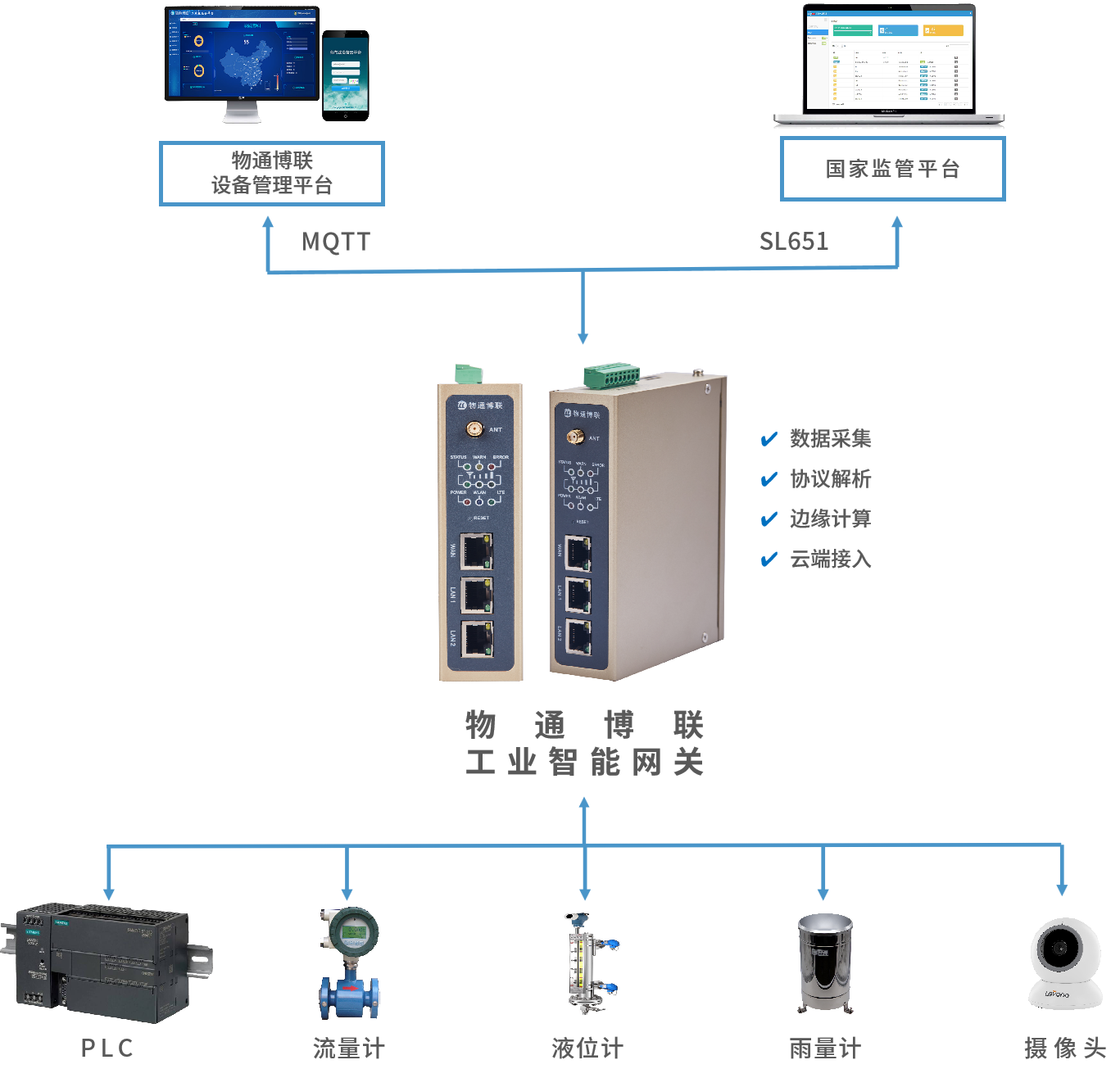

水庫安全監測預警系統由雨水情監測系統、大壩安全監測系統、廣播預警系統、語音對講系統和LED本地顯示系統等，通過4G/北斗/調頻/光纖等無線+有線的方式，實現對水庫智能化遙感、遙知和遙控。中小型水庫的在線監控具有庫水位、雨量、視頻、滲流滲壓等運行數據自動釆集、分析、上報功能，自組網、物聯網系統具有全要素采集通信功能，水庫安全監測預警系統云平臺具有監測數據智能分析預警功能，實現了水庫運行狀態遠程感知、運行態勢分析、安全管理、巡視檢查在線管理等全面業務支持，既能支持單個水庫管理，也能支撐全省、全市或全縣水庫管理。

三、雨水情測報

雨水情監測主要實現庫區水雨情視頻監測、入庫流量視頻監測、溢洪道下泄流量視頻監測和壩體視頻監控等。針對水情、雨情全過程的遠程自動采集、視頻監視，實時記錄水庫雨量、水位、流量的動態變化過程。通過對監測的水情、雨情數據進行分析，為水庫管理部門提供評估輔助決策依據，實現科學調度配置。水庫監測站點設施包括：雨量計、水位計、視頻監視設備、遙測終端、水標尺以及供電、防雷等設施。

四、大壩安全監測系統

大壩安全監測系統主要建設內容為埋設安裝變形標點/GNSS 壩體位移監測、測壓管（滲壓計）、量水堰等自動監測儀器設備，對大壩變形、滲壓滲流、浸潤線監測、滲流量等進行 24 小時的在線數據監測。

變形監測：一般采用安裝觀測墩人工觀測的方式，根據情況也可采用 GNSS方式進行表面變形自動監測。或者在人工觀測方式基礎上同時增設GNSS自動監測設施，以自動為主，人工為輔，監測數據可對比分析，提高效率與可靠性。

滲壓滲流監測：采用在測壓管中安裝滲壓計，實現自動監測。

滲流量監測：采用量水堰進行監測，量水堰型式宜用三角形，在量水堰旁安裝量水堰計實現自動監測。

五、水庫監測預警平臺

實現對水庫雨水情和大壩安全數據采集、匯聚、分析、預警、基礎數據管理、現地數據終端在線運維及巡檢記錄等，并通過GIS一張圖將各設備狀態信息、實時數據、預警信息進行智能化預測、預報、預警。通過數據共享將系統的水雨情數據、大壩安全監測數據、告警數據、巡檢數據推送到自治區監測平臺，實現與其信息互聯互通。

PC 端：綜合監測、水庫監測、值班管理、巡查管理、預案管理、責任制管理、維養管理、基礎信息管理。

APP端：綜合監測、水庫信息、預案查詢、巡檢維護、水庫雨水情、水庫責任人。

圍繞水庫業務需求，充分利用高新技術，構建 2 大管理平臺 +2 個移動應用基座，實現分級水庫管理“可視、可知、可控、可預測”。

信息總覽

視頻監控

安全監測浸潤線示意圖

運行管理

六、安裝案例圖

滲流滲壓監測

GNSS表面變形監測

水雨情監測
